Beskrivelse
Certificate Revocation Authority (CRA) er et tool til NSP platformen der er ansvarlig for at opretholde en database med informationer om de certifikater der er trukket tilbage af udstederen.Databasen skal replikeres til alle NSP miljøer således at data er tilgængelig for NSP access Handler. CRA er udviklet som en J2EE web applikation og anvender Spring til konfiguration og skedulering. Konfigurationsfilerne er specifikke for JBoss8/Wildfly som skal anvendes.
Support ansvarlig: Arosii
NSP: Certificate Revocation Authority (CRA) - Leverancebeskrivelse
Forretningsanvendelse
Der er ikke nogen forretningsbeskrivelse.

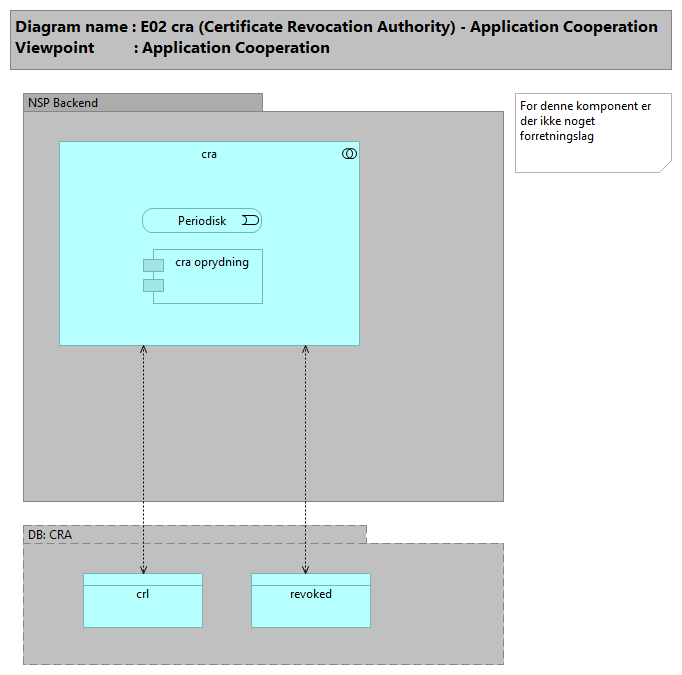

Applikationsbeskrivelse
Certificate Authority (CA)
----------------------------
En udsteder af X.509 certifikater. Nets og TDC er eksempler på CA’er. En CA har et enkelt rod CA certifikat og muligvis flere intermediate CA certificater som bruges til at udstede slutbruger-certifikater.
Certificate Revocation
-------------------------
Tilbagekaldelse af et certifikat. Hvis et certifikat bliver kompromiteret kan det stadig anvendes på grund af den struktur som X.509 certifikater har. En CA vælger derfor at tilbagekalde et certifikat hvis det er nødvendigt.
Certificate Revocation List (CRL)
------------------------------------
En liste af tilbagkaldne certifikater. Listen vedligeholdes og offentliggøres af en CA. Det er op til CA’en hvor mange forskellige CRL’er der indgår i infrastrukturen. Et certifikat udsted af en OCES CA, indeholder en URL til den CRL som certifikatet vil optræde på hvis det tilbagekaldes.
Certificate Revocation Source (CRS)
----------------------------------------
Boostrapping af CRA sker ved at angive et antal CRS’er, der til sammen indeholder alle de CRL’er der ønskes monitoreret i infrastrukturen. En CRS indeholder en eller to URL’er til CRL’er (en hvis der er tale om et OCES1 certifikat og 2 hvis det er et OCES2 certifikat) samt den certifikatkæde der knytter CRL’erne til NSP/OCES
For hver CRS som CRA er konfigureret med, hentes der en eller to CRL’er som gemmes i databasen. CRA verificerer først at CRS’en indeholder en valid OCES certifikatkæde og tjekker derefter om der er ændringer til CRL’erne. CRL’erne downloades, deres signatur verificeres og de tilbagekaldte serienumre gemmes i databasen. Hvis et af CA certifikaterne tilbagekaldes vil dette blive markeret i databasen således at alle certifikater, der peger på den tilhørende CRL, tilbagekaldes.
CRA logger til filen cra.log
Opdatering og Oprydning foretages periodisk
------------------------------------------------
Opdaterings- og oprydningsintervallet for CRA defineres i filen schedule.xml.
I leverancen er værdien for opdatering sat til 1800000 millisekunder, hvilket er 30 min. Hvis en anden værdi ønskes så er det attributten fixed-delay der skal opdateres.
I leverancen er værdien for oprydning sat til at starte 600000 (10 minutter) millisekunder efter applikationen er startet og derefter scheduleres oprydningen til 86400000 millisekunder (24 timer).
Datastruktur, Intern register: CRA
Register properties:
Certificate Revocation Authority
rummer revokationslister indlæst på NSP via et baggrundsjob
Entitetsbeskrivelser
crl
Certificate Revocation List
Indeholder et antal spærrelister incl. metadata omkring seneste hentning af disse
crl rummer følgende information:
id Teknisk identifikation af rækken - Allokeres automatisk af MySQL.
url Det endpoint hvor en CRL hentes fra.
lastmodified Opdateres med et nyt timestamp hver gang CRL’en downloades fra endpointet.
nextupdate Det tidspunkt (timestamp) den sidst hentede version af CRL’en er gyldig til.
revoked
Revokerede certifikater
Indeholder replika af en given spærreliste indeholdende aktuelt revokerede certifikater
Hvis en CRL er udstedt af en CA og denne CA trækkes tilbage, så vil alle dens rækker i revoked blive slettet og en enkelt række med NULL i serialnumber vil blive oprettet. Et certifikat skal derfor betragtes som trukket tilbage hvis dets CRL enpoint findes i crl og dets serienummer findes i revoked eller der findes en række med serienummeret NULL.
revoked rummer følgende information:
id Teknisk identifikation af rækken - Allokeres automatisk af MySQL.
crlid Teknisk identifikation af den række fra tabellen crl som denne revokering kommer fra.
serialnumber Serienummerer på det certifikat der er trukket tilbage.
added Det tidspunkt (timestamp) rækken blev tilføjet til tabellen.
since Det tidspunkt (timestamp) revokeringen trådte i kraft.
Tabelbeskrivelser
Tabel: crl
CREATE TABLE crl (
id BIGINT AUTO_INCREMENT NOT NULL,
url VARCHAR(2000) NOT NULL,
lastmodified BIGINT NOT NULL,
nextupdate BIGINT NOT NULL,
PRIMARY KEY (id)
)
ENGINE=InnoDB DEFAULT CHARSET=utf8;
Tabel: revoked
CREATE TABLE revoked (
id BIGINT AUTO_INCREMENT NOT NULL,
crlid BIGINT NOT NULL,
serialnumber VARCHAR(48),
added BIGINT NOT NULL,
since BIGINT NOT NULL,
PRIMARY KEY (id),
FOREIGN KEY (crlid) REFERENCES crl(id)
)
ENGINE=InnoDB DEFAULT CHARSET=utf8;
CREATE UNIQUE INDEX revoked_crl ON revoked(crlid, serialnumber);
