SOSI-DCC anvenderguide

Indledning
Målgruppe
Webservice snitfladen
Processering af indkommende kald
Fejlsituationer
Referencer

1. Indledning

Nærværende dokument udgør anvenderguiden for SOSI-DCC komponenten, også kendt som SOSI Afkoblingskomponenten. SOSI-DCC fungerer som webservice gateway og dens hovedfunktioner er routing af requests og håndhævelse af timeout-grænser på webservice kald. Timeout-grænser er på operationsniveau konfigureret i komponenten, men kan overrides af klienter til afkoblingskomponenten som en del af web service kaldet.

Som webservice gateway er komponenten placeret mellem en klient – som kaldes en webservice consumer (WSC) – og en service udbyder, kaldet en webservice provider (WSP).

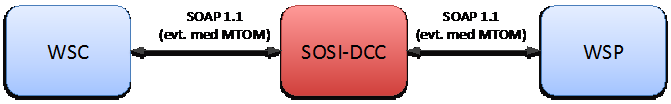

Som illustreret på nedenstående figur sender WSCen webservice requests til WSPen igennem SOSI-DCC og modtager responsen direkte ved synkron kommunikation.


SOSI-DCC understøtter [SOAP 1.1] kald (og dermed også Den Gode Webservice [DGWS]) samt [MTOM], men ikke [SOAP 1.2].
Afhængig af konfiguration af komponenten gør SOSI-DCC brug af [WS-addressing].


1.1. Målgruppe

Denne anvenderguide henvender sig til arkitekter og udviklere, der skal kalde webservices i gennem SOSI-DCC.

2. Snitfladebeskrivelse

SOSI-DCC har én proxy webservice snitflade, som router kald på baggrund af den operation der kaldes – angivet som 'SOAPAction' HTTP header, og evt. ServiceIdentifier angivet i url'en. En angivelse af 'SOAPAction' HTTP headeren er påkrævet for HTTP bundne SOAP kald. For hver operation, der skal kunne kaldes i gennem DCC, er komponenten konfigureret med et WSP endpoint, en timeout-grænse og en eventuel proxy endpoint som kaldet skal routes i gennem (fx en SOSI-Gateway).

Klienter kan override den i DCC konfigurerede timeoutgrænse ved at tilføje følgende SOAP header i DCC namespacet (http://www.sosi.dk/2007/07/decoupling-component-1.0.xsd) til kaldet, hvor det ønskede timeout angives i millisekunder (her 500 ms):

<dcc:DecouplingHeader xmlns:dcc="http://www.sosi.dk/2007/07/decoupling-component-1.0.xsd">
   <dcc:DecouplingModel>synchronous_timeout</dcc:DecouplingModel>
   <dcc:Timeout>500</dcc:Timeout>
</dcc:DecouplingHeader>


SOSI-DCC fjerner denne DecouplingHeader i kald der viderestilles. Komponenten konfigureres – igen på operationsniveau – til enten at ignorere eller videreføre _URL path_ _suffikset_ i kaldet, hvor der med _URL path_ _suffiks_ menes den del af endpoint URLen efter SOSI-DCCens endpoint URL (typisk noget i stil med http\[s\]://<host>:<port>/decoupling/).

Fx udgør someService/someID URL path suffikset i følgende URL (her fra det ene eksterne NSP testmiljø som eksempel):

http://test2.ekstern-test.nspop.dk:8080/decoupling/someService/someID

3. Eksempel på kald af DCC

Det følgende eksempel viser hvordan man kalder servicen NTS gennem DCC'en.


Konfiguration

Kaldet af NTS skal først konfigureres i DCC'en. Det gør ved at tilføje følgende i dcc-config.xml:

<Endpoint
        ActionPrefix="http://nspop.dk/nts/2013/05#"
        URL="http://test1.ekstern-test.nspop.dk:8080/nts/service"
        ProxyURL=""
        WSA_Headers_Processing="WSA_PASSTHROUGH">
    <Action Name="invoke" ServiceIdentifier="nts-1">
        <DecouplingModel>synchronous_timeout</DecouplingModel>
        <Timeout>30000</Timeout>
    </Action>
</Endpoint>

I dette eksempel vil man kalde NTS servicen på test1 med operationen "invoke". Timeout er sat til 30000 millisekunder.

Attributten ServiceIdentifier bruges, hvis man ønsker at udstille den samme SOAP-action flere gange gennem DCC'en. Attributten er ikke påkrævet.

Parameteren "WSA_Headers_Processing" bruges til at styre WS-addressing. Dette er beskrevet mere detaljeret i Installationsvejledningen. Bemærk at deafult-værdien er WSA_OVERWRITE, så der tilføjes to WS-addressing headere til requestet.


Security

For at kalde NTS skal man som anvendersystem skaffe sig et ID-kort udstedt af STS og indsætte dette i Security-delen af headeren.


Data

Body-delen i kaldet til NTS behøver ikke indeholde andet end et <non-empty/> element, så det samlede request til NTS ser sådan ud:

NTS Request
<?xml version="1.0" encoding="UTF-8"?>
<soap:Envelope xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/">
  <soap:Header>
    <wsse:Security xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd">
      <wsu:Timestamp xmlns:wsu="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-utility-1.0.xsd">
        <wsu:Created>2021-01-28T20:17:50Z</wsu:Created>
      </wsu:Timestamp>
      <saml:Assertion xmlns:saml="urn:oasis:names:tc:SAML:2.0:assertion" IssueInstant="2021-01-28T20:12:26Z" Version="2.0" id="IDCard">
        <saml:Issuer>TEST2-NSP-STS</saml:Issuer>
        <saml:Subject>
          <saml:NameID Format="medcom:other">SubjectDN={SERIALNUMBER=CVR:46837428-UID:27910135 + CN=Statens Serum Institut - Test VOCES, O=Statens Serum Institut // CVR:46837428, C=DK},IssuerDN={CN=TRUST2408 Systemtest XXII CA, O=TRUST2408, C=DK},CertSerial={1495058165}</saml:NameID>
          <saml:SubjectConfirmation>
            <saml:ConfirmationMethod>urn:oasis:names:tc:SAML:2.0:cm:holder-of-key</saml:ConfirmationMethod>
            <saml:SubjectConfirmationData>
              <ds:KeyInfo xmlns:ds="http://www.w3.org/2000/09/xmldsig#">
                <ds:KeyName>OCESSignature</ds:KeyName>
              </ds:KeyInfo>
            </saml:SubjectConfirmationData>
          </saml:SubjectConfirmation>
        </saml:Subject>
        <saml:Conditions NotBefore="2021-01-28T20:12:26Z" NotOnOrAfter="2021-01-29T20:12:26Z"/>
        <saml:AttributeStatement id="IDCardData">
          <saml:Attribute Name="sosi:IDCardID">
            <saml:AttributeValue>yv/D/gLWSK0BUxPbC++UbQ==</saml:AttributeValue>
          </saml:Attribute>
          <saml:Attribute Name="sosi:IDCardVersion">
            <saml:AttributeValue>1.0.1</saml:AttributeValue>
          </saml:Attribute>
          <saml:Attribute Name="sosi:IDCardType">
            <saml:AttributeValue>system</saml:AttributeValue>
          </saml:Attribute>
          <saml:Attribute Name="sosi:AuthenticationLevel">
            <saml:AttributeValue>3</saml:AttributeValue>
          </saml:Attribute>
          <saml:Attribute Name="sosi:OCESCertHash">
            <saml:AttributeValue>xe/OtYMBaE1RFJ7l9lN2zAuiXAU=</saml:AttributeValue>
          </saml:Attribute>
        </saml:AttributeStatement>
        <saml:AttributeStatement id="SystemLog">
          <saml:Attribute Name="medcom:ITSystemName">
            <saml:AttributeValue>Test</saml:AttributeValue>
          </saml:Attribute>
          <saml:Attribute Name="medcom:CareProviderID" NameFormat="medcom:cvrnumber">
            <saml:AttributeValue>46837428</saml:AttributeValue>
          </saml:Attribute>
          <saml:Attribute Name="medcom:CareProviderName">
            <saml:AttributeValue>Statens Serum Institut</saml:AttributeValue>
          </saml:Attribute>
        </saml:AttributeStatement>
        <ds:Signature xmlns:ds="http://www.w3.org/2000/09/xmldsig#" id="OCESSignature">
          <ds:SignedInfo>
            <ds:CanonicalizationMethod Algorithm="http://www.w3.org/2001/10/xml-exc-c14n#"/>
            <ds:SignatureMethod Algorithm="http://www.w3.org/2000/09/xmldsig#rsa-sha1"/>
            <ds:Reference URI="#IDCard">
              <ds:Transforms>
                <ds:Transform Algorithm="http://www.w3.org/2000/09/xmldsig#enveloped-signature"/>
                <ds:Transform Algorithm="http://www.w3.org/2001/10/xml-exc-c14n#"/>
              </ds:Transforms>
              <ds:DigestMethod Algorithm="http://www.w3.org/2000/09/xmldsig#sha1"/>
              <ds:DigestValue>8V023TkgYn4/VSJ1NyOe2iIUvVs=</ds:DigestValue>
            </ds:Reference>
          </ds:SignedInfo>
          <ds:SignatureValue>JAokRnZ9MB1DFlggkQJpoeuhIFfGqCtDvdN1d+chtl1eloJVx+TFesEhVXE7aWzJciTc+g5TzEfWw3LyqV978Ij6z9+xjo5Cqlb2pAHJNq83dnFJPgNxAC6l0L0jXVIX6Lm2JiIn892OHEF+6LcLZ1XQxo2g9l3q1Qg9j0NMWr3DQtjSjX18N1SM4IuZADHLGnjAMuWFw8xA+A3Urb2yx1vL8G4jZRzv3c2Y7dttNST/uQcHy/e7Lm2dnsacIwFiFpSWcMZydFn2pMzQ1CrJCC0716HvAbUh5+xRzPr9XvqE0SwlLQcItAEwbPqvmejNL87kEBdPOmK+s4gQ7y75SA==</ds:SignatureValue>
          <ds:KeyInfo>
            <ds:X509Data>
              <ds:X509Certificate>MIIGKjCCBRKgAwIBAgIEW6uMBTANBgkqhkiG9w0BAQsFADBIMQswCQYDVQQGEwJESzESMBAGA1UECgwJVFJVU1QyNDA4MSUwIwYDVQQDDBxUUlVTVDI0MDggU3lzdGVtdGVzdCBYWElJIENBMB4XDTE5MDQzMDA5MDcxN1oXDTIyMDQzMDA5MDYzOFowgZQxCzAJBgNVBAYTAkRLMS4wLAYDVQQKDCVTdW5kaGVkc2RhdGFzdHlyZWxzZW4gLy8gQ1ZSOjMzMjU3ODcyMVUwIAYDVQQFExlDVlI6MzMyNTc4NzItRklEOjE4OTExODYxMDEGA1UEAwwqU09TSSBUZXN0IEZlZGVyYXRpb24gKGZ1bmt0aW9uc2NlcnRpZmlrYXQpMIIBIjANBgkqhkiG9w0BAQEFAAOCAQ8AMIIBCgKCAQEAyo57h9E/hM5gimxaDgHB0MLcgVfXGJbQh/8OC1vTdDsCUIzIwRd5lJE+ado8urHF7UmKubFZzfCPduoRv9b3TkNVKaixiHUMtP4egbL8vcgyalk28cNQdUk8f34mg8atgvd45EnIKz2iB+yjs5guJPDBg2OFSbP0r53NU8fVTq3aLtDpDVnkxsyjNQ7HOFtzavyMnKx0vDgafEvrUR3WTSLCGju4aUIg3ThgrWXA7i3lPIAXdV8mQmlY3wn/kIBiyIotmF98UsEket/sxpJNkJ6R6AUpxnGApCDP1Fw2BgxAQWWrtD/c5IoIZwGWNfLgpJEzfhnuIZJ7Bfs9RmHFdQIDAQABo4ICzTCCAskwDgYDVR0PAQH/BAQDAgO4MIGXBggrBgEFBQcBAQSBijCBhzA8BggrBgEFBQcwAYYwaHR0cDovL29jc3Auc3lzdGVtdGVzdDIyLnRydXN0MjQwOC5jb20vcmVzcG9uZGVyMEcGCCsGAQUFBzAChjtodHRwOi8vZi5haWEuc3lzdGVtdGVzdDIyLnRydXN0MjQwOC5jb20vc3lzdGVtdGVzdDIyLWNhLmNlcjCCASAGA1UdIASCARcwggETMIIBDwYNKwYBBAGB9FECBAYEAjCB/TAvBggrBgEFBQcCARYjaHR0cDovL3d3dy50cnVzdDI0MDguY29tL3JlcG9zaXRvcnkwgckGCCsGAQUFBwICMIG8MAwWBURhbklEMAMCAQEagatEYW5JRCB0ZXN0IGNlcnRpZmlrYXRlciBmcmEgZGVubmUgQ0EgdWRzdGVkZXMgdW5kZXIgT0lEIDEuMy42LjEuNC4xLjMxMzEzLjIuNC42LjQuMi4gRGFuSUQgdGVzdCBjZXJ0aWZpY2F0ZXMgZnJvbSB0aGlzIENBIGFyZSBpc3N1ZWQgdW5kZXIgT0lEIDEuMy42LjEuNC4xLjMxMzEzLjIuNC42LjQuMi4wga0GA1UdHwSBpTCBojA9oDugOYY3aHR0cDovL2NybC5zeXN0ZW10ZXN0MjIudHJ1c3QyNDA4LmNvbS9zeXN0ZW10ZXN0MjIxLmNybDBhoF+gXaRbMFkxCzAJBgNVBAYTAkRLMRIwEAYDVQQKDAlUUlVTVDI0MDgxJTAjBgNVBAMMHFRSVVNUMjQwOCBTeXN0ZW10ZXN0IFhYSUkgQ0ExDzANBgNVBAMMBkNSTDE0MjAfBgNVHSMEGDAWgBSrqAFEGbCzQ5na+nzM0gAYA+c8vzAdBgNVHQ4EFgQUGYAVKKL17LHyVGSErL26MBNadTQwCQYDVR0TBAIwADANBgkqhkiG9w0BAQsFAAOCAQEAjHMO4sWEf8M25WHczBTJYtMitn1wLOqE6raeM6oYyw6R/4FImpOzF6bxBlfNnhhR0vJSXMWTqL/onCyy4gCs9eLglRHZ9BC8a9fmirrguNpOWlR8NAf5GRwOqCyTnkTAfUD1fp0RzVo8TvAd73WiGeUTzTiAVf7OgZFnRIYkcALXLjNs6AwELWSh+bC/gGuQcHUDd8YGSzgKS6w2qz3fIASrykxzlYjeusks58CereC6WfvN0I+GGlL9fIgjpzh7JEELME7r9QJLL9NSrmlRKfhM8gzuE6Vm4vGzmSsnNJxGMf1vTzEve4lXI8pnOtHMTtNl5zw4jCJFakRqcWm3FQ==</ds:X509Certificate>
            </ds:X509Data>
          </ds:KeyInfo>
        </ds:Signature>
      </saml:Assertion>
    </wsse:Security>
    <medcom:Header xmlns:medcom="http://www.medcom.dk/dgws/2006/04/dgws-1.0.xsd">
      <medcom:SecurityLevel>3</medcom:SecurityLevel>
      <medcom:Linking>
        <medcom:MessageID>AAABd0qlHSiyOXA2Yws0BFNPU0k=</medcom:MessageID>
      </medcom:Linking>
      <medcom:RequireNonRepudiationReceipt>no</medcom:RequireNonRepudiationReceipt>
    </medcom:Header>
  </soap:Header>
  <soap:Body>
    <non-empty/>
  </soap:Body>
</soap:Envelope>

Bemærk at alt mellem <soap:Header>...</soap:Header> skal udskiftes med et nyt ID-kort man har trukket fra servicen STS.

Dette gemmes i en fil med navnet: nts-request.xml


Request

Start med at kalde NTS direkte uden om DCC'en:

curl --data "@nts-request.xml" -H "Content-Type: application/soap+xml; charset=utf-8" -H "SOAPAction:http://nspop.dk/nts/2013/05#invoke" http://test1.ekstern-test.nspop.dk:8080/nts/service

Verificer at svaret er følgende:

NTS Response
<?xml version="1.0" encoding="UTF-8"?>
<SOAP-ENV:Envelope xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/">
  <SOAP-ENV:Header>
    <Header xmlns="http://www.medcom.dk/dgws/2006/04/dgws-1.0.xsd">
      <Linking>
        <FlowID>EF93</FlowID>
        <MessageID>EF93:4492222951517333</MessageID>
        <InResponseToMessageID>AAABd0qlHSiyOXA2Yws0BFNPU0k=</InResponseToMessageID>
      </Linking>
      <FlowStatus>flow_finalized_succesfully</FlowStatus>
    </Header>
    <NTS xmlns="http://nspop.dk/nts/2013/05">
      <Environment>TEST</Environment>
      <NTS-Version>1.0.2</NTS-Version>
      <SEAL-Version>2.1.6</SEAL-Version>
    </NTS>
  </SOAP-ENV:Header>
  <SOAP-ENV:Body>
    <OK />
  </SOAP-ENV:Body>
</SOAP-ENV:Envelope>


Ændrer nu kaldet ved at tilføje URL'en til DCC foran URL'en til NTS.

curl --data "@nts-request.xml" -H "Content-Type: application/soap+xml; charset=utf-8" -H "SOAPAction:http://nspop.dk/nts/2013/05#invoke" http://localhost:8080/decoupling/

I dette tilfælde er DCC'en startet op lokalt vha. docker-compose setup og DCC'ens URL er "http://localhost:8080/decoupling". Svaret skal være det samme som det direkte kald bortset fra at ID'erne (FlowID, MessageID og InResponseToMessageID) er forskellige for hvert kald til NTS'en.

3.1. Angivelse af ServiceIdentifier-parameter

Hvis man ønsker at kalde en operation som er udstillet under en bestemt ServiceIdentifier, angives denne i url'en. Hvis f.eks. ovenstående invoke-operation er udstillet under ServiceIdentifieren 'foo', udføres kaldet således:

curl --data "@nts-request.xml" -H "Content-Type: application/soap+xml; charset=utf-8" -H "SOAPAction:http://nspop.dk/nts/2013/05#invoke" http://localhost:8080/decoupling/service/foo/

Hvis operationen er konfigureret med ServiceIdentifier 'foo', vil DCC'en fjerne '/service/foo'-delen af url'en, og forwarde requestet til NTS.

3.2. Processering af indkommende kald

Når en besked modtages fra en WSC til videreforsendelse til en WSP, gennemløbes følgende flow i komponenten:

  1. Whitelistning checkes Der bemærkes, at IP-whitelistning ikke er implementeret på NSP.
  2. Hvis ikke WSCens IP adresse optræder i komponentens whitelist, afbrydes kaldet og et fejlsvar returneres til WSCen.
  3. Routing slås op i komponentens konfiguration: På baggrund af SOAPAction i HTTP headeren, og evt. ServiceIdentifier i url'en, afgøres hvorhen beskeden skal routes. Hvis routingsinformation ikke findes i komponentens konfiguration afbrydes kaldet og der returneres et fejlsvar.
  4. Beskeden parses: Der foretages en SAX parsning af beskeden hvor relevante informationer opsamles og eventuel fjernes/modificeres (DCC og WS-addressing headere).
  5. Afkoblingsmodel identificeres: Hvis ikke WSCen har specificeret en timeoutgrænse i beskeden, benyttes default timeout for den pågældende operation som er angivet i komponentens konfiguration.
  6. Beskeden sendes til WSPen.
  7. WSP svaret streames tilbage til WSC. Ved timeout i WSP kaldet returneres i stedt et fejlsvar.

Der bemærkes, at komponenten ikke er bundet til \[DGWS\] og ikke foretager nogen form for validering af at \[DGWS\] overholdes og dermed heller ikke validerer et eventuel indlejret SOSI Idkort.

Afhængig af hvordan den enkelte operation (SOAPAction) er konfigureret, _erstatter, fjerner_ eller _bevarer_ SOSI-DCC \[WS-addressing\] headere i kaldet der viderestilles.

For oplysninger om den konkrete konfiguration (og dermed semantik) for de enkelte operationer på NSP instanserne henvises til NSP operatøren.

4. Fejlsituationer

Fejlsvar fra WSPen som kaldet blev viderestillet til returneres af SOSI-DCC i uforandret form.

Ved fejlsituationer der opstår i SOSI-DCC returnerer komponenten et fejlsvar der følger \[DGWS\] formatet for SOAP faults.

Nedenstående tabel lister de mulige fejlkoder og beskriver hvornår typen af fejlen opstår.

Alle fejlkoder som DCC generer er præfikset med dcc_.

FaultCode

Beskrivelse

dcc_timeout

Timeout i kald til WSP.
Opstår når timeout-grænsen for den pågældende operation (som specificeret i konfigurationen eller angivet af klienten i DCC SOAP headeren) overskrides.

dcc_syntax_error

Syntaksfejl i det indkommende kald.
Opstår fx ved en manglende SOAPAction HTTP header, en ugyldig DCC SOAP header, ikke velformet SOAP XML, fejl i MIME boundaries i MTOM beskeder etc.

dcc_access_denied

(Kun hvis DCC er konfigureret med IP whitelistening, hvilket pt. ikke er tilfældet på NSP)
Opstår når klientens IP adresse ikke er whitelistet i DCC.

dcc_general_error

Andre typer fejl som opstår i DCC og som ikke er dækket af ovenstående, fx kald med en operation (SOAPAction) som ikke er konfigureret i komponenten, I/O fejl under videresendelse af kaldet (fx hvis WSPen ikke kan nås) etc.


Et eksempel DCC fejlsvar ser således ud:

DCC Fejl
<?xml version="1.0" encoding="UTF-8"?>
<soapenv:Envelope id="Envelope">
  <soapenv:Header>
    <wsse:Security>
      <wsu:Timestamp>
        <wsu:Created>2016-12-14T09:22:26Z</wsu:Created>
      </wsu:Timestamp>
    </wsse:Security>
    <medcom:Header>
      <medcom:SecurityLevel>1</medcom:SecurityLevel>
      <medcom:Linking>
        <medcom:FlowID>unknown</medcom:FlowID>
        <medcom:MessageID>AAABWPyj23gwaMH/cmFafFNPU0k=</medcom:MessageID>
        <medcom:InResponseToMessageID>unknown</medcom:InResponseToMessageID>
      </medcom:Linking>
    </medcom:Header>
  </soapenv:Header>
  <soapenv:Body>
    <soapenv:Fault>
      <faultcode>Server</faultcode>
      <detail>
        <medcom:FaultCode>dcc_syntax_error</medcom:FaultCode>
      </detail>
      <faultstring>No SOAPAction specified in http header!</faultstring>
    </soapenv:Fault>
  </soapenv:Body>
</soapenv:Envelope>

5. Referencer

[DGWS]

Den Gode Webservice, MedCom
]]></ac:plain-text-body></ac:structured-macro>
http://medcom.dk/standarder/webservice-standarder/den-gode-webservice

[MTOM]

SOAP 1.1 Binding for MTOM 1.0, W3C
]]></ac:plain-text-body></ac:structured-macro>
https://www.w3.org/Submission/soap11mtom10/

[SOAP 1.1]

Simple Object Access Protocol (SOAP) 1.1, W3C
]]></ac:plain-text-body></ac:structured-macro>
https://www.w3.org/TR/2000/NOTE-SOAP-20000508/

[SOAP 1.2]

SOAP Version 1.2, W3C
]]></ac:plain-text-body></ac:structured-macro>
https://www.w3.org/TR/soap12/

[WS-addressing]

Web Services Addressing (WS-Addressing)
]]></ac:plain-text-body></ac:structured-macro>
https://www.w3.org/Submission/2004/SUBM-ws-addressing-20040810/ og https://www.w3.org/TR/ws-addr-core/
