Formålet med dette dokument er at beskrive systemarkitekturen for LAR servicen.
Nærværende dokument er tiltænkt udviklere og IT-arkitekter med interesse i LAR Servicen og dens opbygning.
Dato | Ansvarlig | Beskrivelse |
|---|---|---|
| 26/2-2018 | KvalitetsIT | Initiel version |
| Reference | Beskrivelse |
|---|---|
| NSP | National Service Platform |
| LAR | LægemiddelAllergiRegister |
| CAVE | Latin for vogt eller undgå. Fagudtryk for medicin som en patient bør undgå |
| FHIR | Fast Health Interoperability Resources |
| REST | Representational State Transfer |
| DGWS | Den Gode WebService |
Der etableres med løsningen en webservice, som giver mulighed for opslag af lægemiddeloverfølsomhedsoplysninger for sundhedspersoner.
LAR indeholder yderligere en webservice, som giver mulighed for sundhedspersoner at registrere og opdatere oplysninger vedr. lægemiddeloverfølsomhed for borgere.
Selve LAR Servicen ejer ikke data. Dette ansvar delegeres til den bagvedliggende CAVE Service (se i øvrigt CAVE - Design- og Arkitekturbeskrivelse).

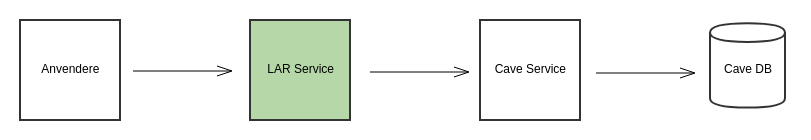

LAR Servicen fungerer således primært som en frontend for CAVE Servicen. LAR Servicens ansvarsområder er følgende:

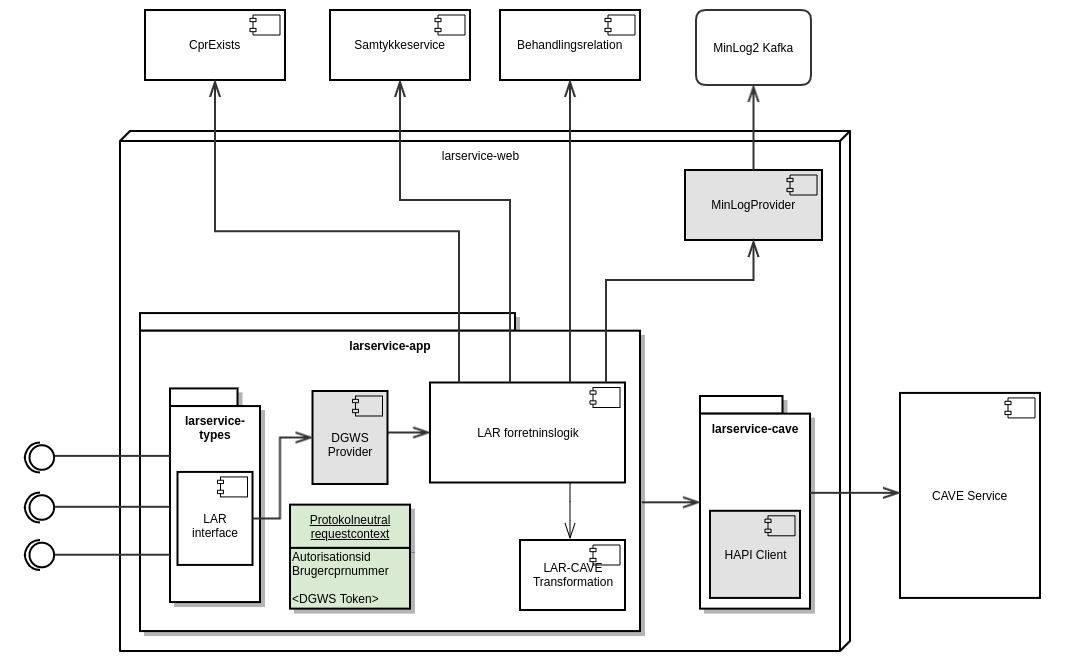

<iframe src="https://archi.nspop.dk/NSP/570928ca/views/id-53393914-f2b1-4699-8003-8f6f7e488205.html" name="test" height="510" width="800">You need a Frames Capable browser to view this content.</iframe> |
* Hver kasse i ovenstående diagram har en kort forklaring, som kommer frem i et nyt browservindue, når der klikkes på kassen.
LAR er udviklet som en web applikation i henhold til Servlet specifikationen 2.5. Dette sikrer, at LAR kan afvikles på enhver Servlet Engine, der overholder denne specifikation - specielt på WildFly Application Server 8.2, der i øjeblikket anvendes på NSP.
Løsningen er opbygget af et antal (Maven) moduler, der hver dækker et overordnet ansvarsområde i LAR:

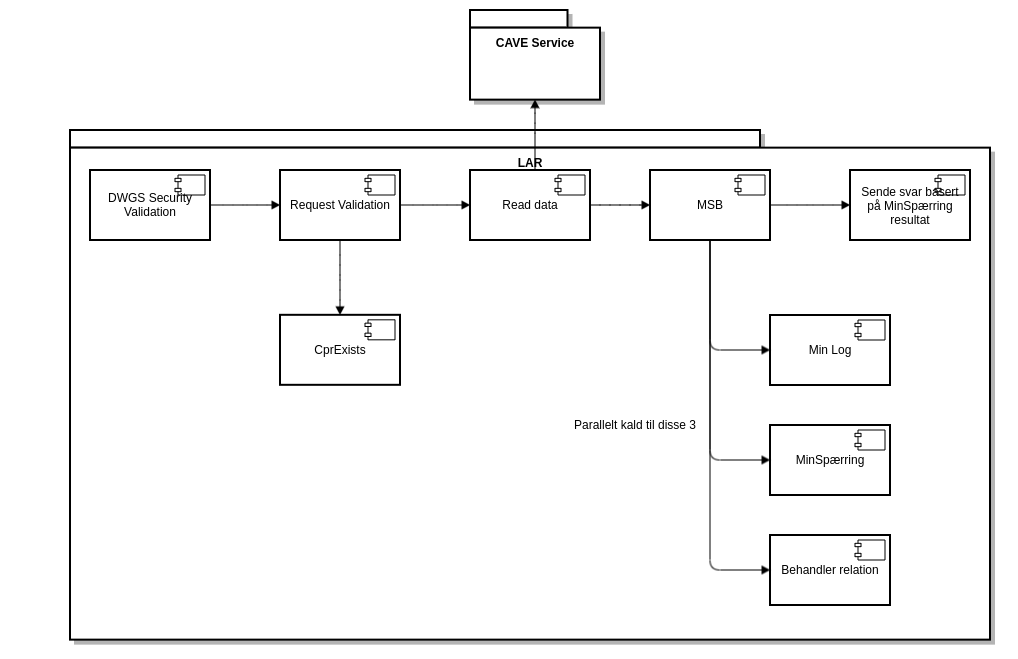

Opslag af oplysninger om lægemiddeloverfølsomhed for en borger sker på følgende måde:
Først foretages der en validering af det indkommende request. Valideringen foretages på to niveauer på vej ind i LAR Servicen:
For detaljer vedr. request- og responseformat for anvendere af LAR samt fejlkoder henvises til LAR - Guide til anvendere. Se i øvrigt også Beslutninger vedr LAR Snitfladen nedenfor.
LAR service transformerer i modulet til LAR-CAVE transformation (se tegning ovenfor) herefter requestet til FHIR og viderestiller forespørgselen til den bagvedliggende CAVE service, der står for selve dataopslaget.
Kommunikationen med CAVE service (herunder fejlhåndtering) håndteres af LAR Servicens modul larservice-cave.
Opslag i MinSpærring for at finde ud af, om der findes negative eller dataspecifikke samtykker for borgeren mod den opslående bruger eller organisationen, hvor opslaget foretages fra (en del af snitfladen for opslag). I tilfældet af negativt samtykke returnerer LAR uden videre en fejlkode til kalderen. NB! Der er i snitfladen mulighed for at angive, at man ønsker at foretage værdispring. Hvis kalderen angiver, at værdispring ønskes, så springes opslaget mod MinSpærring over.
Registrering af opslaget i MinLog2 samt behandlerrelationsservice. Se LAR - Driftsvejledning for opsætning af registering i MinLog2 for opslag.
LAR servicen transformerer herefter FHIR responset fra CAVE til den mere simple responsemodel for LAR. Da FHIR stukturen i den bagvedliggende CAVE Service er mere kompleks, end det, der tillades i LAR, har det været nødvendigt at foretage en række valg. Se afsnittet Mapning mellem LAR og CAVE for detaljer vedr. denne mapning.
Inden resultatet returneres sker der evt en filtrering af oplysningerne i henhold til MinSpærring (i tilfældet, hvor der findes dataspecifikt negativt samtykke).
De interne id'er for de returnerede CAVE oplysninger (og id'er for de frafiltrerede oplysninger) logges vha AuditAPI'et (se i øvrigt LAR - Driftsvejledning for detaljer vedr. indholdet af auditlogingsbeskeden).
Registrering af oplysninger om lægemiddeloverfølsomhed for en borger sker på følgende måde:
Først foretages der en validering af det indkommende request. Valideringen foretages på to niveauer på vej ind i LAR Servicen:
For detaljer vedr. request- og responseformat for anvendere af LAR samt fejlkoder henvises til LAR - Guide til anvendere. Se i øvrigt også Beslutninger vedr LAR Snitfladen nedenfor.
LAR service transformerer i modulet til LAR-CAVE transformation (se tegning ovenfor) herefter requestet til FHIR og viderestiller registreringen til den bagvedliggende CAVE service, der står for selve dataregistreringen.
Kommunikationen med CAVE service (herunder fejlhåndtering) håndteres af LAR Servicens modul larservice-cave.
LAR servicen transformerer herefter FHIR responset fra CAVE til responemodellen for LAR i form af en status kode og en status tekst afhængigt at kommunikationens udfald.
Oprettelsen logges vha AuditAPI'et (se i øvrigt LAR - Driftsvejledning for detaljer vedr. indholdet af auditlogingsbeskeden).
Registreringen og opdateringen medfører også et kald til MinLog2. Se LAR - Driftsvejledning for opsætning af registering i MinLog2 for oprettelse.
<iframe src="https://archi.nspop.dk/NSP/570928ca/views/id-77b3df12-55b4-4270-890d-0f2b3e0c6241.html" name="test" height="170" width="800">You need a Frames Capable browser to view this content.</iframe> |
* Hver kasse i ovenstående diagram har en kort forklaring, som kommer frem i et nyt browservindue, når der klikkes på kassen.
Der findes to strategier for versionering af LAR sntifladen. En hvor der køres flere versioner af det docker image der leveres og en hvor det kørende docker image udstiller flere versioner af snitfladen.

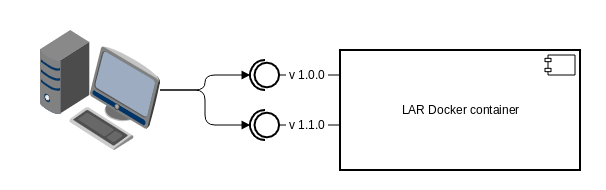

Ved denne strategi implementerer LAR servicen to WSDL definitioner. Implementationerne udstilles på hver sin endpoint. Dette gør at klienter skal vælge om de skal kalde den ene eller den anden snitflade ved blot at kalde to forskellige url'er. Det kan f.eks. være nedenstående.

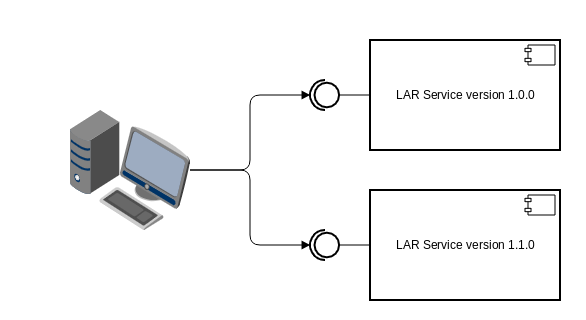

I og med at LAR servicen den levereres som et docker image, så kan en anden strategi være at køre flere versioner af LAR servicen. Ved denne strategi lader man den eksisterende container køre og den nye version af LAR servicen startes i en anden container. Ved denne skal klienterne kalde enten den ene eller den anden container alt efter hvad for en version af servicen de ønsker at anvende.
Det er besluttet, at der for både opslag af oplysninger og registrering af oplysninger i LAR kræves et niveau 4 SOSI Idkort (medarbejdercertifikat).
LAR servicen validerer sikkerheden på følgende måde:
Begrundelsen for at gøre feltet med autorisations-ID tvunget på snitfladen for registrering af lægemiddeloplysninger er, at datakvaliteten på det indkommende data øges, og at parterne har vurderet denne oplysning til at være meget vigtig.
En konsekvens heraf bliver, at det bliver vanskelligt at lave masse-indlæsning af historiske data (som måske ikke indeholder denne oplysning). Der skal findes en løsning på dette, men det ligger for nuværende uden for CAVE projektet.
Udgangspunktet for LAR servicens snitflade og datamodel, er standarden FHIR - allergi resourcen. Efter en funktionel workshop er modellen blevet forsimplet ved at fjerne felter, der ikke skal gøres brug af. Samt reducere muligheden for flere værdier på en række af de felter, som er medtaget.
Som eksempler kan nævnes
At gå fra LAR format til FHIR format ved registrering af data er uden komplikationer; gå fra simpel format til mere kompleks format. Den modsatte vej, fra FHIR til LAR kan give udfordringer, i fald at data kommer ind af andre veje end LAR snitfladen, og dermed ikke overholder de simple strukturer.
Hvis der åbnes op for registrering af data på anden form en LAR format, vil man kunne komme i en situation, hvor man ved opslag fra LAR servicen kan stå med f.eks. 2 substance koder for den samme allergi. Og hvilken skal der så hentes?
For at fremtidssikre mod dette bedst muligt, er LAR servicen lavet sådan, at hvor FHIR standarden tillader lister (som f.eks. listen af substance koder) da tjekkes FHIR listen for en foretrukket værdi. Findes denne ikke, tages alternativ den mindste værdi alfabetisk. Den alfabetisk alternative udvælgelse er lavet, for at sikre at to kald efter hinanden altid vil returnere det samme svar.
FHIR til LAR simplificeringen foregår på følgende felter med angivne prioriteringer:
Den konkrete opsætning af foretrukne kodesystemer er beskrevet i LAR - Installationsvejledning.
Der foretages validering for indkommende requests til både opslag og registreringer af lægemiddeloplysninger.
For opslag valideres det at:
For registreringer valideres det at:
Gennem kald til CprExists Service foretages validering af CPR nummer. CPR valideringen kan køre i følgende tre modes:
Der opereres flere steder i LAR snitfladen med eksterne identifiers f.eks. patientid, organisationsid og id for lægemiddel. For at lave den mest generelle snitfladet er der i LAR Servicen valgt en model, hvor disse identifiers skal angives som en struktur bestående af:
Som beskrevet i afsnittet vedr Validering af requests i LAR. så foretages der ikke i LAR en validering af de anvendte kodesystemer.
