Introduktion

Formål

Formålet med dette dokument er at beskrive systemarkitekturen for SFSK.

Læsevejledning

Nærværende dokument er tiltænkt udviklere og IT-arkitekter med interesse i SFSK og dens opbygning.

Definitioner og referencer

NSP	National Service Platform
SFSK	Synkroniseringsservice til Fælles Stamkort
DGWS	Den Gode WebService
BRS	Behandlingsrelationsservice
SEAS	Stamdata autorisation enkeltopslagsservice

Overblik over SFSK

SFSK er en service til at gøre det muligt at fremsøge og hente Fælles Stamkort via snitflader, som de kendes fra Dokumentdelingsservice Registry og Repository (se DDS - Design- og Arkitekturbeskrivelse (Registry) og DDS - Design- og Arkitekturbeskrivelse (Repository)).

Tidligere var SFSK målrettet systembrugere, modsat DDS'en, men i de seneste versioner er der indført borgerkald og medarbejderkald via IDWS. Hensigten er at afkoble Fælles Stamkort fra DDS'en.

I de følgende afsnit kigger vi på SFSK og dens afhængigheder til andre NSP services og i form af tredjepartsbiblioteker.

Løsningens afhængigheder

SFSK i samspil med andre NSP Services

SFSK kan opfattes som en alternativ DDS, som har til formål at udstille data for anvenderne i forbindelse med Fælles Stamkort.

SFKS har til ansvar at:

Sikkerhedsvalidere kald fra anvendersystemer
Hente data i de bagvedliggende registre FSK Registry og FSK
Foretage auditlogning
SEAS kaldes når der bliver kald som en "Sundhedsfaglig på vegne af", hvor autorisationskoden valideres
Minlog kaldes ved fremsøgning- og dokument-hentning
BRS når en sundhedsfaglig kalder servicen.

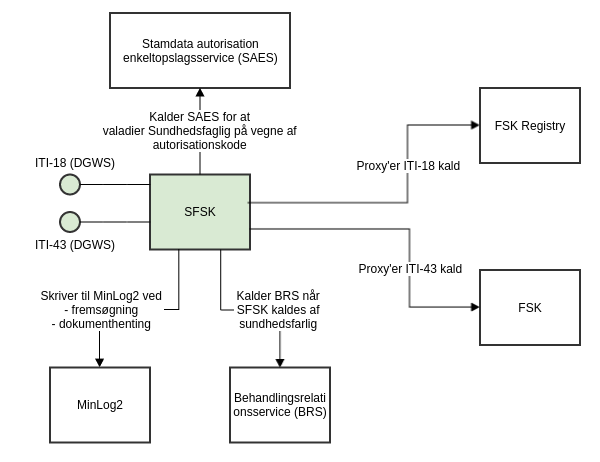

SFSK indgår i samspil med de øvrige NSP services på følgende måde:

Relevante tredjepartsbiblioteker

SFSK betjener sig af tredjeparts biblioteker fra IPF Open eHealth Integration Platform til implementations- og hjælpeklasser, der har med XDS IHE at gøre.

SFSK anvender følgende NSP libraries:

audit-api
security-api

Sikkerhedshåndtering og forretningsregler i SFSK

I det følgende beskrives sikkerhedshåndteringen og forretningsreglerne i SFKS. Først beskrives sikkerhedsprotokollen.

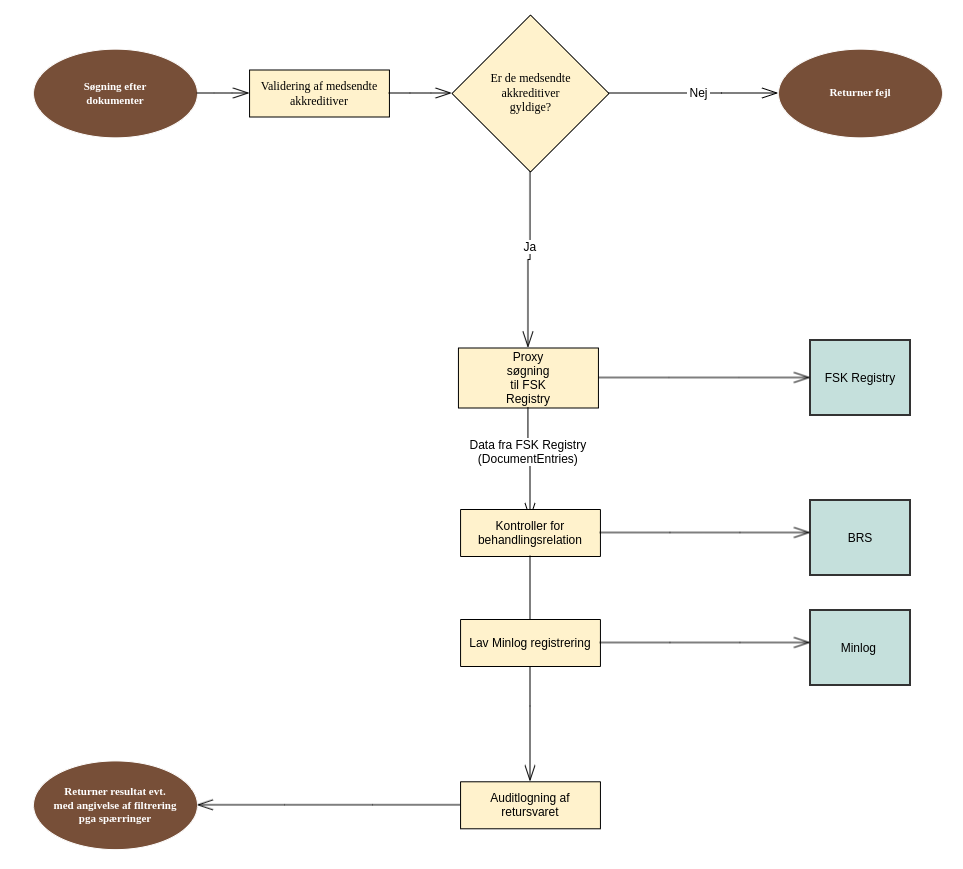

Dernæst beskrives flowet for de to services til hhv fremsøgning og hentning af dokumenter.

Sikkerhedshåndtering i SFSK

Brugertyper

SFSK anvender det på platformen udstillede security-api til at validere de indkommende requests. Alle kald til SFKS skal være lovlige DGWS eller IDWS-kald. SFSK understøtter de brugertyper, der er beskrevet i SFSK - Brugerhistorier.

Uddybende beskrivelse af de enkelte brugertyper samt skema der identificere en brugertype ud fra Security API.

Bestemmelse og mapning til actor

Borger

Borgerkald sker fra sundhed.dk via system-id-kort udstedt af sundhed.dk.

For IDWS-kald anvendes HsuidHeader ikke og forventes ikke medsendt. Brugertypen identificeres i stedet alene via Security API’et. Ved mapning af actoren ved IDWS er der kun brugertypen Borger.

Sundhed.dk anvender i dag et systemopslag til at hente Fælles Stamkort, da DDS ikke understøttede borgeropslag via IDWS. Sundhed.dk er dermed trustet til at lave borgeropslag på vegne af borgeren.

For alle borgerkald laves der registreringer i minlog, men der kontrolleres ikke for behandlingsrelation

Brugertypen IDWS: Borger			Verifikation	Mapning til SfskActor
SecurityContext	Ticket	Audience	Skal være der og skal være "https://fsk"	audience
		Validity	Er valid
	Message		Verificeres ikke - må gerne være der
	ActingUser		Skal være der
		IdentifierFormat	Skal være der og skal være CVR	actorIdType
		Identifier	Skal være der	actorId
	PrincipalUser		Verificeres ikke - må gerne være der
	Organisation		Verificeres ikke - må gerne være der

Borger på vegne af anden borger

Fuldmagtsbaseret borgeropslag fra sundhed.dk via system-id-kort udstedt af sundhed.dk. Sundhed.dk er trustet til at lave fuldmagtsopslag fra en borger på vegne af en anden borger.

Der medsendes også en HsuidHeader og indholdet af den afgør om det er en borger der kalder på vegne af en anden borger - eller om det er en systembruger. Oplysningerne på billetten fra Security API'er er identisk med oplysningerne for en systembruger.

Når der kaldes på vegne af en anden borger, laves der en minlog registrering, men der kontrolleres ikke for behandlingsrelation.

Brugertypen DGWS: Borger på vegne af anden borger			Verifikation	Mapning til SfskActor
SecurityContext	Ticket	Audience	Verificeres ikke - må gerne være der
		Validity	Er valid
	Message		Verificeres ikke - må gerne være der
	ActingUser		Må ikke være der
	PrincipalUser		Må ikke være der
	Organisation	Identifier	Skal være der	actorId
		IdentifierFormat	Skal være der og skal være CVR	actorIdType

Sundhedsfaglig med autorisation

Sundhedsfaglig opslag fra Sundhedsjournalen (og andre whitelistede fagsystemer) med medarbejderbaseret-id-kort (niveau 4). Sundhedsfaglige med autorisation, kan lave opslag på borgerens Fælles stamkort via Sundhedsjournalen

Der laves minlog registrering og der kontrolleres for behandlingsrelation.

Brugertypen DGWS: Sundhedsfaglig med autorisation			Verifikation	Mapning til SfskActor
SecurityContext	Ticket	Audience	Verificeres ikke - må gerne være der
		Validity	Er valid
	Message		Verificeres ikke - må gerne være der
	ActingUser	UserType	Skal være HealthcareProfessional	actorType
		IdentifierFormat	Skal være CPR	actorIdType
		Identifier	Skal være sat	actorId
		GivenName	Verificeres ikke - må gerne være der
		SurName	Verificeres ikke - må gerne være der
		Credentials.AuthorizationCode	Skal være sat
		Credentials.NationalRole	Verificeres ikke - må gerne være der
	PrincipalUser		Må ikke være der
	Organisation	Identifier	Skal være der	organisationIdentifier
		IdentifierFormat	Skal være der og skal være CVR
	Client		Verificeres ikke - må gerne være der

Ikke-autoriseret sundhedsfaglig

Sundhedsfaglig opslag fra Sundhedsjournalen (og andre whitelistede fagsystemer) med medarbejderbaseret-id-kort (niveau 4) hvor national rolle er tilknyttet (nspSundAssistR1 og nspSundAssistR2 giver adgang til Fælles Stamkort)

Der laves minlog registering og der kontrolleres for behandlingsrelation

Brugertypen DGWS: Sundhedsfaglig med national rolle			Verifikation	Mapning til SfskActor
SecurityContext	Ticket	Audience	Verificeres ikke - må gerne være der
		Validity	Er valid
	Message		Verificeres ikke - må gerne være der
	ActingUser	UserType	Skal være HealthcareProfessional	actorType
		IdentifierFormat	Skal være CPR	actorIdType
		Identifier	Skal være sat	actorId
		GivenName	Verificeres ikke - må gerne være der
		SurName	Verificeres ikke - må gerne være der
		Credentials.AuthorizationCode	Må ikke være der
		Credentials.NationalRole	Skal være der - og skal matche national rolle der er opsat i properties i SFSK
	PrincipalUser		Må ikke være der
	Organisation	Identifier	Skal være der	organisationIdentifier
		IdentifierFormat	Skal være der og skal være CVR
	Client		Verificeres ikke - må gerne være der

Sundhedsfaglig på vegne af anden sundhedsfaglig

Sundhedsfaglig opslag fra Sundhedsjournalen (og andre whitelistede fagsystemer) med medarbejderbaseret-id-kort (niveau 4)

Der medsendes også en HsuidHeader og indholdet af den afgør om det er en sundhedsfaglig der kalder på vegne af en anden sundhedsfaglig. Oplysningerne på billetten fra Security API'er er identisk med oplysningerne for en medarbejder.

Der laves minlog registering for begge sundhedsfaglige og der kontrolleres for behandlingsrelation

Brugertypen DGWS: Sundhedsfaglig på vegne af anden sundhedsfaglig			Verifikation	Mapning til SfskActor
SecurityContext	Ticket	Audience	Verificeres ikke - må gerne være der
		Validity	Er valid
	Message		Verificeres ikke - må gerne være der
	ActingUser	UserType	Skal være HealthcareProfessional	actorType
		IdentifierFormat	Skal være CPR	actorIdType
		Identifier	Skal være sat	actorId
		GivenName	Verificeres ikke - må gerne være der
		SurName	Verificeres ikke - må gerne være der
		Credentials.AuthorizationCode	Må ikke være der
		Credentials.NationalRole	Skal være der - og skal matche national rolle der er opsat i properties i SFSK
	PrincipalUser		Må ikke være der
	Organisation	Identifier	Skal være der	organisationIdentifier
		IdentifierFormat	Skal være der og skal være CVR
	Client		Verificeres ikke - må gerne være der

Systembruger

Systembaserede opslag fra whitelistede fagsystemer via system-id-kort. Fagsystemer kan enten lave systembaserede opslag, eller via systembaserede opslag opbygge en en lokal registerkopi af Fælles Stamkort, som holdes opdateret ud fra adviseringer fra underliggende registre

Der laves ikke minlog registrering (Det er fagsystemets ansvar at gøre dette) og der kontrolleres ikke for behandlingsrelation (Det er fagsystemets ansvar at gøre dette).

Brugertypen DGWS: Systembruger			Verifikation	Mapning til SfskActor
SecurityContext	Ticket	Audience	Verificeres ikke - må gerne være der
		Validity	Er valid
	Message		Verificeres ikke - må gerne være der
	ActingUser		Må ikke være der
	PrincipalUser		Må ikke være der
	Organisation	Identifier	Skal være der	actorId / organisationIdentifier
		IdentifierFormat	Skal være der og skal være CVR	actorIdType

Transformation af brugertyper

Ved kald til SFSK kan en systembruger i virkeligheden være et kald fra en anden brugertype. Det er informationer på HsuidHeaderen der afgør om den skal transformeres til en anden brugertype. Der findes følgende tranformationer:

System >> Brugertypen Borger		Verifikation	Mapning til SFSK ServiceActor
HSUID Header	userType	Skal være der og skal være CITIZEN	Brugertypen: Borger
	actingUserCivilRegistrationNumber	Skal være der	ActingUserCpr
	responsibleUserRegistrationNumber	Må ikke være der
	orgUsingIDType	Verificeres ikke - må gerne være der
	orgUsingIDName	Verificeres ikke - må gerne være der
	systemName	Verificeres ikke - må gerne være der
	systemVersion	Verificeres ikke - må gerne være der
	userAuthorizationCode	Verificeres ikke - må gerne være der
	citizenCivilRegistrationNumber	Skal være der og ens med actingUserCivilRegistrationNumber

System >> Brugertypen Borger på vegne af		Verifikation	Mapning til SFSK ServiceActor
HSUID Header	userType	Skal være der og skal være CITIZEN	Brugertypen: Borger på vegne af
	actingUserCivilRegistrationNumber	Skal være der (valideres indirekte ved at relation med responsibleUser skal være tilstede)	ActingUserCpr
	responsibleUserRegistrationNumber	Skal være sat Skal være forskellige fra actingUserCivilRegistrationNumber	ResponsibleUserCpr
	relation	Skal være sat og en af følgende skal returnere true: isRelationChildCustodyHolder isRelationProxyHolder	relation
	orgUsingIDType	Verificeres ikke - må gerne være der
	orgUsingIDName	Verificeres ikke - må gerne være der
	systemName	Verificeres ikke - må gerne være der
	systemVersion	Verificeres ikke - må gerne være der
	userAuthorizationCode	Verificeres ikke - må gerne være der
	citizenCivilRegistrationNumber	Skal være der

System >> Brugertypen System		Verifikation	Mapning til SFSK ServiceActor
HSUID Header	userType	Må ikke være der	Brugertypen: System
	actingUserCivilRegistrationNumber	Må ikke være der
	responsibleUserRegistrationNumber	Må ikke være der
	orgUsingIDType	Verificeres ikke - må gerne være der
	orgUsingIDName	Verificeres ikke - må gerne være der
	systemName	Verificeres ikke - må gerne være der
	systemVersion	Verificeres ikke - må gerne være der
	userAuthorizationCode	Verificeres ikke - må gerne være der
	citizenCivilRegistrationNumber	Verificeres ikke - må gerne være der

Medarbejder >> Brugertypen Sundhedsfaglig på vegne af anden sundhedsfaglig		Verifikation	Mapning til SFSK ServiceActor
HSUID Header	userType	Skal være der og skal være HEALTHCAREPROFESSIONAL	Brugertypen: Sundhedsfaglig på vegne af anden sundhedsfaglig
	actingUserCivilRegistrationNumber	Skal være der (valideres indirekte ved at relation med responsibleUser skal være tilstede)	ActingUserCpr
	responsibleUserRegistrationNumber	Skal være sat Skal være forskellige fra actingUserCivilRegistrationNumber	ResponsibleUserCpr
	orgUsingIDType	Verificeres ikke - må gerne være der
	orgUsingIDName	Verificeres ikke - må gerne være der
	systemName	Verificeres ikke - må gerne være der
	systemVersion	Verificeres ikke - må gerne være der
	userAuthorizationCode	Skal være sat og valideres med responsibleUser	AuthorizationCode
	citizenCivilRegistrationNumber	Skal være der

Borger IDWS >> Brugertypen Borger på vegne af			Verifikation	Mapning til SFSK ServiceActor
SecurityContext	Actor	ActorType	Skal være der og være BORGER
	ActingUser	UserType	Skal være der og være Citizen
		IdentifierFormat	Verificeres ikke - må gerne være der (Den er verificeres i mapning af actoren)
		Identifier	Skal være der	actorId, hvis cprFraPayload ikke er der ellers actorId = cprFraPayload
		GivenName	Verificeres ikke - må gerne være der
		SurName	Verificeres ikke - må gerne være der
		Credentials	Verificeres ikke - må gerne være der
		Age	Skal være der hvis Relation er ChildCustodyHolder
		Relation	Skal være der og enten være ProxyHolder, Guardian eller ChildCustodyHolder. Hvis ChildCustodyHolder skal Age være større end 15 (Age < 15)	Relation
		Credentials.PowerOfAttorneyPrivileges	Hvis Relation ikke er til stede, kontrolleres det, om PowerOfAttorneyPrivileges er til stede og matcher værdien af egenskaben "sfsk.idws.citizen.powerofattorney.privileges".	Relation
	PrincipalUser		Skal være der, hvis det er det er Iti43 kald. For at bestemme responsibleUser ved "Borger på vegne af".
	Organisation		Verificeres ikke - må gerne være der
	Client		Verificeres ikke - må gerne være der

2 Kald til Behandlingsrelationsservice (BRS)

Der tjekkes for behandlingsrelation, når SFSK bliver kaldt af en sundhedsfaglig.

Tjek for behandlingsrelation	Fremsøg stamkort	Hent stamkort
Borger	Der kontrolleres ikke for behandlingsrelation	Der kontrolleres ikke for behandlingsrelation
Borger på vegne af	Der kontrolleres ikke for behandlingsrelation	Der kontrolleres ikke for behandlingsrelation
Sundhedsfaglig m. autorisation	Der kontrolleres for behandlingsrelation	Der kontrolleres for behandlingsrelation
Sundhedsfaglig m. national rolle	Der kontrolleres for behandlingsrelation	Der kontrolleres for behandlingsrelation
Sundhedsfaglig på vegne af sundhedsfaglig	Der kontrolleres for behandlingsrelation	Der kontrolleres for behandlingsrelation
Systembruger	Der kontrolleres ikke for behandlingsrelation	Der kontrolleres ikke for behandlingsrelation

svaret fra BRS anvendes ikke til at spærre for noget, da det ikke er sikkert, at evidensgrundlaget er på plads i BRS på opslagstidspunktet.

Følgende tabel viser, hvor oplysningerne i bestillingen af opfølging i BRS stammer fra:

Felt i TreatmentRelationRequest	Hvor stammer oplysningen fra i kald mod DDS?
PatientCpr	Borgerens CPR nummer (som opslaget drejer sig om)
HealthcareProfessionalCpr	Opslaget stammer fra en sundhedsprofessionelle bruger, derfor anvendes der CPR nummer af af den sundhedsprofessionelle (som angivet i HSUID headeren nsi:ActingUserCivilRegistrationNumber).
AuthorisationIdentifer	Hvis kaldet indeholder en autorisationskode (som angivet i HSUID headeren nsi:ResponsibleUserAuthorizationCode), så medsendes denne
OrganisationIdentifier	Organisationen (som angivet i HSUID headeren nsi:OrgUsingID)
ExternalReferenceId	Udfyldes med defaultværdi for SFSK (som angivet i konfigurationsparameteren treatment.relation.external.reference.id) Nuværende værdi: tom
QueryableCvr	Udfyldes med defaultværdi for SFSK (som angivet i konfigurationsparameteren sfsk.dgws.cvr) Nuværende værdi: 30808460
AcceptableRelations	Udfyldes med defaultværdi for SFSK (som angivet i konfigurationsparameteren treatment.relation.acceptable.relations) nuværende værdi: A,B,C
FollowupRelations	Udfyldes med defaultværdi for SFSK (som angivet i konfigurationsparameteren treatment.relation.followup.relations) nuværende værdi: All
RelationLookupTimeInterval	Fradato sættes til tidspunktet for opslaget + et offset i antal dage (som angivet i konfigurationsparameteren for SFSK treatment.relation.lookup.timeinterval.start.offset) Nuværende værdi: -1 Tildato sættes til tidspunktet for opslaget + et offset i antal dage (angivet i konfigurationsparameteren for SFSK treatment.relation.lookup.timeinterval.end.offset) Nuværende værdi: 1
TimeLimit	Sættes til konfigurationsparameteren for SFSK treatment.relation.lookup.timeinterval.timelimit.offset) Nuværende værdi: 90
ServiceProvider	Udfyldes med defaultværdi for SFSK (som angivet i konfigurationsparameteren sfsk.app.name) Nuværende værdi: sfsk Vendor sættes til konfigurationsparameteren for SFSK treatment.relation.serviceprovider.vendor Nuværende værdi: vender Version sættes til konfigurationparameteren for SFSK treatment.relation.serviceprovider.version Nuværende værdi: version

Kald til Stamdata autorisation enkeltopslagsservice (SAES)

Når en sundhedsfaglig kalder som "Sundhedsfaglig på vegne af", vil SAES blive kaldt for at validere den sundhedsfaglige autorisationskode.

Hvis autorisationen ikke valideres til at være ok, fejler kaldet, og en passende fejlbesked returneres.

Berigelse af brugertyper

Ved kald med en sundhedsfaglig brugertype skal der laves registrering i minlog og BRS skal kaldes. Disse kald skal der medsendes oplysninger om SOR/SHAK/Ydernr og de findes i den medsendte Hsuidheader.

Sundhedsfaglig alm og på vegne af:
- organisationIdtype fra hsuid
- organisationId fra hsuid

Validering af brugertyper

Brugertyperne bliver til sidst valideret for:

Alle roller, hvis hsuid header medsendt:
- hsuid rollen skal matche den på security context
- hsuid acting user cpr skal matche den aktøren
Borger på vegne af
- Der skal være en relation

Kald af bagvedliggende services

Når SFSK kalder videre til de bagvedliggende services sker dette også vha DGWS. Dog trækker SFSK sit eget niveau 3 SOSI Idkort i den videre kommunikation med de bagvedliggende services. Identiteten af kaldet skifter således til at være et kald udført af SFSK, hvilket betyder at der kan udføres whitelisting i FSK til at tillade niveau 3 idkort fra det CVR nummer, som er identificeret i SFSKs Idkort.

SFSK har sin egen whitelistingtabel, hvor subject serialnumber for det kaldende certifikat skal være whitelistet. Se SFSK - Driftsvejledning for detaljer.

Der skal ikke være mulighed for værdispring i løsningen.

Flow i forbindelse med "Søg dokumenter" i SFSK

Når et kald er blevet sikkerhedsvalideret sker der en validerering af det indkommende request. Der tale om en simpel validering, der tjekker, om det indkommende ITI-18 request er lovligt i henhold til standarden IHE XDS.

Sekvensdiagrammerne nedenfor beskriver flowet i forbindelse med "søg dokumenter". Det er kun når sundhedsfaglige søger dokumenter der laves kontrol for behandlingsrelation. Minlog registreringer laves når sundhedsfaglige og borgere søger dokumenter.

Flow i forbindelse med "Hent dokumenter" i SFSK

Når et kald er blevet sikkerhedsvalideret sker der en validering af det indkommende request. Der er tale om en simpel validering, der tjekker, om det indkommende ITI-43 request er lovligt i henhold til standarden IHE XDS.

Sekvensdiagrammerne nedenfor beskriver flowet i forbindelse med "hent dokumenter". Det er kun når sundhedsfaglige henter dokumenter der laves kontrol for behandlingsrelation.
