1. Introduktion

1.1. Formål med dokumentet

Nærværende dokument henvender sig til nuværende og kommende brugere af STS (Secure Token Service).

Formålet med dokumentet er at give en forståelse af STS som produkt:

  • Hvad er STS?
  • Hvilke opgaver løser STS?
  • Hvordan kommer man som anvender i gang med at bruge STS?

Derudover giver dokumentet et overblik over de af STS understøttede brugsscenarier med udgangspunkt i konkrete eksempler og med links til mere uddybende dokumentation af disse.

1.2. Læsevejledning og forudsætninger

Dokumentet henvender sig primært til IT arkitekter, udviklere og forretningskonsulenter med fokus på sikkerhedsinfrastrukturer og applikationssikkerhed i forhold til National Service Platform (NSP).

Det forudsættes at læseren har en forståelse for grundlæggende koncepter og begreber indenfor applikationssikkerhed herunder certifikater (OCES), sikkerhedsprotokoler f.eks. Den Gode Webservice (DGWS), SAML og OIO IDWS og kendskab til sikkerhedsbilletter f.eks. JSON Webtokens (JWT), SOSI Idkort og SAML billetter.

Dokumentet vil løbende linke til ekstern dokumentation, hvor dette er relevant.

2. Hvad er STS?

STS er i dette dokument synonymt med en konkret NSP service - SOSI STS. Men STS kan også opfattes som et koncept: I denne sammenhæng står STS for Security Token Service (se f.eks. https://en.wikipedia.org/wiki/Security_token_service).

Dette er et kendt begreb indenfor IT sikkerhedsarkitekturer og beskriver en service, hvis formål er

  • Udstedelse
  • Validering og
  • Fornyelse/omveksling af sikkerhedsbilletter.

Ideen med en Security Token Service er, at der kan opnåes en afkobling mellem serviceanvender og serviceudbyder som illustreret i figuren nedenfor.

STS koncept

Som figuren illustrer, så behøver en serviceudbyder og serviceanvenderen ikke at etablere et kendskab hinanden, inden serviceanvenderen kan gøre brug af serviceudbyderen. Det, at en serviceanvender i kaldøjeblikket er i besiddelse af en sikkerhedsbillet udstedt og signeret af en Security Token Service, som serviceudbyderen stoler på (trust) er nok til, at serviceudbyderen kan være sikker på, at det er ok at svare på et servicekald. Serviceudbyderen stoler således på serviceanvenderen, fordi serviceudbyderen stoler på Security Token Service (se pil nr. 4 i tegningen ovenfor).

Serviceanvenderen skal autentificere sig overfor Security Token Service for at få udstedt sin sikkerhedsbillet. Security Token Service skal således enten kende serviceanvenderen direkte eller præsenteres for en sikkerhedsbillet, der identificerer serviceanvenderen, og som er udstedt af troværdig tredjepart (en anden Security Token Service eller Identity Provider), som Security Token Service stoler på.

Det er muligt, at serviceanvenderen kan have behov for, at sikkerhedsbilletten indeholder særlige oplysninger, som serviceanvenderen ønsker, at serviceudbyderen skal vide f.eks. for at få adgang til specielle services/data hos serviceudbyderen. Serviceanvenderen kan bede om, at disse oplysninger inkluderes ved at medsende ekstra påstande (claims) i sin forespørgsel til Security Token Service (pil nr. 1 i tegningen ovenfor).

I visse tilfælde kan en Security Token Service kræve, at en serviceanvender specificerer, hvad sikkerhedsbilletten skal anvendes til (intended audience). Det er op til Security Token Service at beslutte, om de medsendte claims og/eller intended audience kan opfyldes. Security Token Service sammensætter sikkerhedsbilletten udfra serviceanvenderens identitet, eventuelle ønsker fra serviceanvender (claims+intended audience) samt prædefinerede konfigurationer. Nogle oplysninger kan Security Token Service selv være i besiddelse af, men det er også muligt, at Security Token Service betjener sig af en eller flere eksterne services til at slå ekstra oplysninger op om serviceanvenderen eller at verificere oplysninger eller claims (pil nr 2 i tegningen ovenfor).

Security Token Service sammensætter sikkerhedsbilletten og returnerer denne til kalderen (pil nr. 3 i tegningen ovenfor).

Sikkerhedsbilletten kan indeholde en række tekniske oplysninger, der tilsammen definerer gyldigheden af sikkerhedsbilletten. Dette kunne f.eks. være:

  • Signatur: En sikkerhedsbillet skal være signeret af den udstedende Security Token Service. Signaturen kan valideres hos serviceudbyderen ved at sammenholde den med Security Token Services offentlige nøgle (trust).
  • Udstedelses- og/eller udløbstidspunkt: Sikkerhedsbilletter vil være gyldige i fast defineret tidsperiode. Hvis en serviceanvender ønsker at fortsætte med at betjene sig af serviceudbyderen efter en sikkerhedsbillets udløb, må der udstedes en ny sikkerhedsbillet.
  • Sikkerhedsniveau: Det kan give mening at inkludere en indikation af under hvilke omstændigheder en sikkerhedsbillet er blevet tilvejebragt. Er der f.eks. anvendt brugernavn+password eller en 2-faktor login mekanisme til dette. Digitaliseringsstyrelsens NSIS er et eksempel på en sådan klassifikation.

Derudover kan sikkerhedsbilletten indeholde oplysninger (attributter) om serviceanvenderen. Dette kunne f.eks. være

  • Navn
  • Officielle id'er (f.eks. cprnummer, autorisationsid)
  • Organisatoriske tilhørsfohold
  • Roller
  • Fuldmagtsoplysninger

Det er vigtigt at forstå, at det alene er service-udbyderens ansvar at foretage adgangsstyring i forhold til den udbudte service og de adgangskritierier, som denne kræver. Beslutning om adgang/ikke-adgang træffes altså udelukkende af service-udbyderen. Grundlaget for denne beslutning er sikkerhedsbilletten og dennes indhold (attributter) og service-udbyderens trust til den udstedende Security Token Service.

2.1. STS på National Service Platform (NSP)

Der findes i dag en række forretnings- og støtteservices på NSP. Disse services dækker forskellige formål - fra datadeling via Dokumentdelingsservice (DDS)  til logning via MinLog2

Selvom formålene for NSP services er forskellige, så har de en række fællestræk f.eks. i forhold til autentifikation. Det betyder dog ikke at alle NSP services skal validere alle anvenderes certifikater og tilhørende information. Dette vil være et stort ansvar at fordele på så mange komponenter. Derfor er der en fælles komponent, som kan udstede adgangsgivende billetter, som kun kræver simpel verifikation for gyldighed i de konkrete NSP services.

På NSP hedder servicen, der anvendes som Security Token Service, SOSI-STS.

Der er i skrivende stund to aktuelle sikkerhedsprotokoller i spil på NSP:

  • Den gode webservice (DGWS): Sikkerhedsprotokol, der muliggør adgang for systembrugere og adgang for medarbejdere (både med og uden sundhedsfaglig autorsation)
  • IDWS: Sikkerhedsprotokol, der muliggør adgang for borgere (evt. med fuldmagt eller for forælder/værge)

I begge tilfælde skal der i kaldet til den konkrete NSP service forevises en sikkerhedsbillet udstedt af NSPs STS. STS arbejder med følgende typer af sikkerhedsbillletter:

  • SOSI Idkort (medarbejder og systemadgang til DGWS beskyttede services)
  • OIO IDWS billet (borgerbilletter til f.eks. adgang til OIO IDWS beskyttede services)
  • OIO SAML billet (medarbejderbillet eller borgerbillet feks. til sikker browseropstart til løsningerne sundhed.dk eller forløbsplaner.dk)

2.2. Anvendelse af STS på NSP

Som beskrevet i afsnittet ovenfor, så skal en potentiel anvender til en NSP service først integrere med STS og autentificere sig overfor denne med henblik på at få udstedt en til formålet passende sikkerhedsbillet.

På NSP er anvenderes autentifikation overfor STS baseret på digitale certifikater. Disse skal overholde den fælles offentlige standard for certifikater kaldet OCES: Offentlige Certifikater til Elektronisk Service. OCES certifikater indeles i fire hovedgrupper, hvoraf de tre anvendes på NSP:

  • Medarbejdercertifikat (MOCES): Udstedes til en medarbejder af en virksomhed og anvendes til autentifikation af den person, der udfører en handling ifm. sin ansættelse i virksomheden.
  • Virksomhedscertifikat (VOCES): Udstedes til virksomheder og anvendes til autentifikation af selve virksomheden.
  • Funktionscertifikat (FOCES): Udstedes til virksomheder og bruges til autentifikation af en applikation, en enhed, en proces eller en service.

Som nævnt tidligere, så er de væsentligste opgaver for STS at udstede, validere og omveksle sikkerhedsbilletter.

I det følgende afsnit præsenteres et overblik over NSP STS:

  • Hvilke snitflader udbydes (herunder en inddeling af snitfladerne i overordnede områder)?
  • Hvilke andre systemer integrerer STS med, og hvad er formålet med disse integrationer?

Efterfølgende beskrives de tre overordnede anvendelsesområder, som er understøttet af STS:

  • DGWS
  • Medarbejderomveksling
  • Borgeromveksling

De enkelte beskrivelser vil have links til mere detaljeret dokumentation.

2.3. Overblik over STS

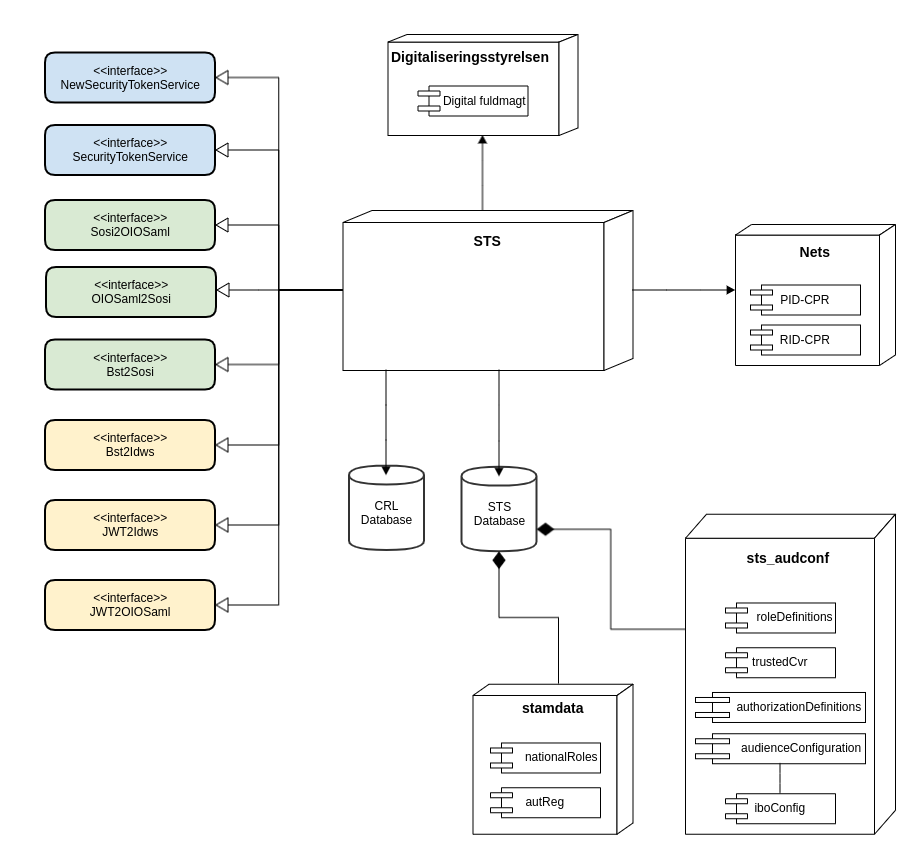

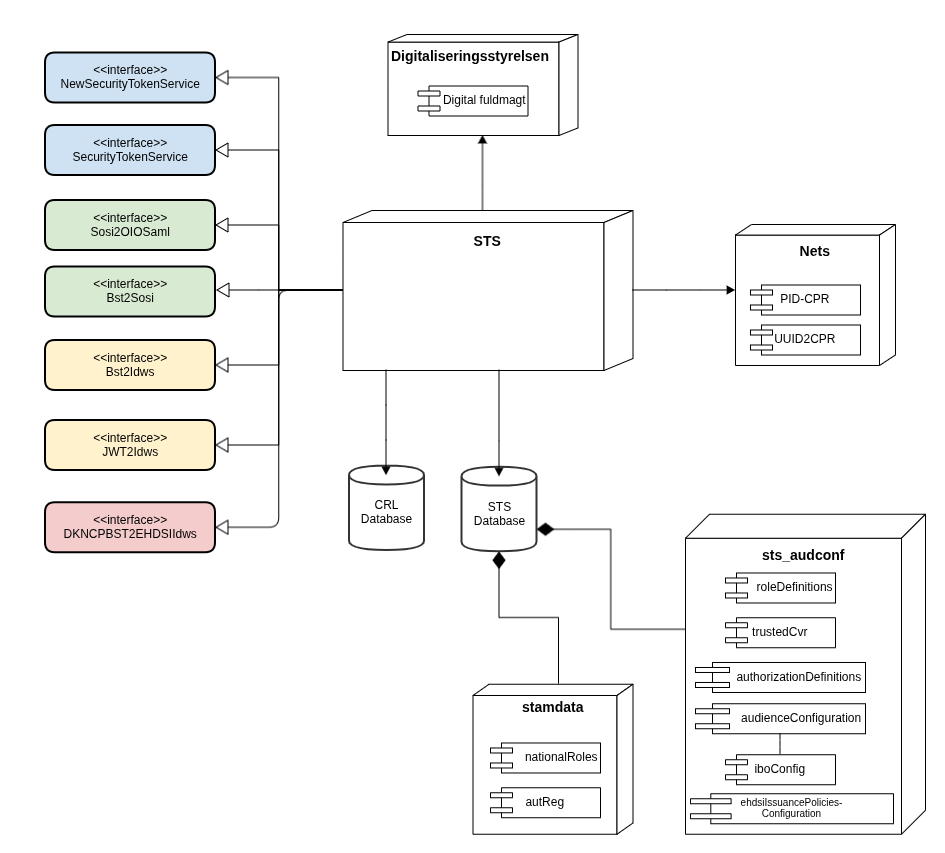

I diagrammet nedenfor vises et overblik over STS.

De af STS udstillede services ses til venstre i tegningen. De enkelte services falder inden for de 3 overordnede områder for STS:

  • DGWS (blå): Udstedelse af SOSI Idkort på baggrund af MOCES/VOCES/FOCES
  • Medarbejderomveksling (grøn): Veksling af medarbejderbilletter til/fra OIO SAML billetter henholdsvis SOSI Idkort
  • Borgeromveksling (gul): Veksling af borgerbilletter til OIO IDWS eller OIO SAML billetter

sts_arkitektur_overblik

De viste services i figuren udenfor er uddybet i tabellen nedenfor.

Service Beskrivelse
DGWS
/sts/services/NewSecurityTokenService

Udstedelse af SOSI Idkort (brugeridkort og systemidkort)

/sts/services/SecurityTokenService

Legacy udgave af ovennævnte service (uden erstatning af NameId).

Benyt NewSecurityTokenService hvis muligt

Medarbejderomveksling
/sts/services/Sosi2OIOSaml

Omveksler SOSI brugeridkort til OIO Saml sikkerhedsbillet rettet mod et specifikt audience, f.eks. sundhed.dk.

Bemærk, at det SOSI Idkort, der veksles, skal være udstedt af /sts/services/NewSecurityTokenService

STS udsteder en billet, der er krypteret og er tænkt anvendt til Sikker Browseropstart (SBO)

/sts/services/OIOSaml2Sosi

Omveksler OIO Saml sikkerhedsbillet til SOSI Idkort.

Bemærk, at den OIO Saml sikkerhedsbillet, der veksles, skal være signeret af troværdig tredjepart

/sts/services/BST2SOSI

Omveksler OIO Saml bootstrap token til SOSI brugeridkort.

Bemærk, at bootstrap token skal være signeret af troværdig tredjepart:

Lokal IdP eller SEB

Borgeromveksling
/sts/services/Bst2Idws

Omveksler OIO Saml bootstrap token til OIO IDWS sikkerhedsbillet rettet mod et givet audience, f.eks. FMK, Dokumentdelingsservice eller MinSpærring.

Bemærk, at bootstrap token skal være signeret af troværdig tredjepart:

SEB

/sts/services/JWT2Idws

Ombytter JSON Web token (JWT) til OIO IDWS sikkerhedsbillet rettet mod et givet audience, f.eks. FMK, Dokumentdelingsservice eller MinSpærring.

Bemærk, at JWT tokenet skal være signeret af troværdig tredjepart (pt. en OpenID Connect Provider)

/sts/services/JWT2OIOSaml

Omveksler JSON Web token (JWT) til OIO Saml sikkerhedsbillet rettet mod et specifikt audience, f.eks. forløbsplaner.dk

Billetten er krypteret og et tiltænkt Sikker Browser Opstart (SBO).

Bemærk, at JWT tokenet skal være signeret af troværdig tredjepart (pt. en OpenID Connect Provider)

De enkelte services kan kræve speciel opsætning af STS (f.eks. whitelisting af anvenders CVR nummer). De specifikke krav og opsætninger gennemgåes i afsnitene nedenfor vedr DGWS, medarbejderomvekslinger og borgeromvekslinger.

STS indeholder synkroniseret data fra følgende registre:

  • Autorisationsregisteret: Angiver sammenhæng mellem CPR numre på sundhedspersoner samt disses autorisationsid(er). Muliggør berigelse af sikkerhedsbilletter med autorisationsid for sundhedspersoner.
  • Nationale roller: STS synkroniserer med faste intervaller de i SEB administrerede roller. Denne synkronisering muliggør berigelse af sikkerhedsbilletter med nationale roller for medarbejdere (med/uden sundhedsfaglig autorisation)

STS har også integration til de tre services PID-CPR, RID-CPR og UUID2CPR udbudt af Nets. Denne integration muliggør verifikation af et påstået (claim) CPR nummers sammenhæng med PID, RID eller UUID. Disse egenskaber er f.eks tilstede i OCES certifikater og OIO Saml sikkerhedsbilletter udstedt af SEB. Derudover validerer STS anvendte OCES certifikater. Alle OCES-certifikater udstedes af Nets, der varetager denne opgave for Digitaliseringsstyrelsen. OCES certifikater kan tilbagekaldes (revokeres), hvis f.eks. den private nøgle bliver kompromiteret. Tilbagekaldte certifikater publiceres på revokeringslister (CRL = Certificate Revocation Lists). Revokeringslisterne hentes løbende og opbevares i en database (CRL database på tegningen). Oplysningerne vedrørende revokering tjekkes i forbindelse med kald af STS udstedelses- eller omvekslingsservices. Således kan revokerede/spærrede certifikater ikke anvendes til at få udstedt/vekslet sikkerhedsbilletter.

Digitaliseringsstyrelsens fuldmagtsregister giver borgere i Danmark mulighed for at tildele fuldmagt til venner og pårørende til at opnå dataadgang. Borgere kan vedligeholde deres fuldmagtstildelinger via portalen http://borger.dk. I forbindelse med borgerbilletter har STS via fuldmagtsregisteret mulighed for at tjekke claims om fuldmagt, som angives i forbindelse med omveksling af borgerbilletter.

2.4. Anvendelseområder

De ovenfor nævnte anvendelsesområder uddybes i følgende afsnit. Hvert område beskrives kort med hensyn til overordnet formål. Dernæst skitseres flowet indenfor det pågældende område. Hver beskrivelse afsluttes med link til uddybende dokumentation.

2.4.1. Anvendelse: DGWS

STS indeholder to services til udstedelse af SOSI Idkort. Det overordnede formål er, at udstede SOSI Idkort der gør det muligt for anvendere at tilgå DGWS services på National Service Platform f.eks. MinSpærring, DRS eller andre Forretningsservices.

Overordnet set kan der udstedes følgende SOSI Idkort:

  • System Idkort: Udstedes på vegne af en "anvenderservice". Kravene til autentifikation overfor STS ved udstedelse er certifikater af typen VOCES eller FOCES.
  • Bruger Idkort: Udstedes på vegne af en medarbejder (enten med eller uden sundhedsfaglig autorisation). Kravene til autentifikation overfor STS ved udstedelse er certifikater af typen OCES.

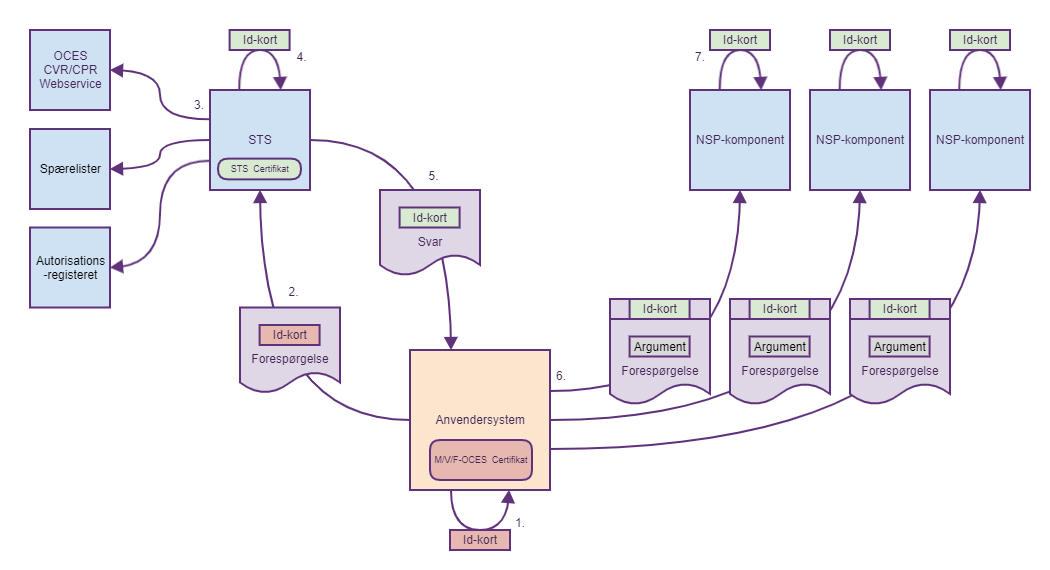

Anvendernes interaktion med STS i forbindelse med udstedelse af SOSI Idkort er fælles i begge tilfælde:

rev 1


Pilene på tegningen viser følgende flow:

  1. Anvendersystemet bygger et SOSI Idkort indeholdende informationer om brugeren/systemet og signerer det med et certifikat (VOCES/FOCES/MOCES certifikat udstedt af CA rodcertifikatet i den fællesoffentlige føderation).
  2. SOSI Idkortet sendes i udstedelsesforespørgsel til STS, der validerer signaturen. Ydermere tjekkes det om certifikatet er spærret (revokeret) for anvendelse.

  3. Korrektheden af attributterne i anvendersystemets SOSI Idkort verificeres af STS. En del af attributterne i SOSI Idkortet vil kunne valideres op i mod det anvendte certifikat. I tilfældet med Bruger Idkort (signeret med MOCES certifikat) vil en del af attributterne være at betragte som claims. Disse attributter valideres på følgende måde (se i øvrigt overblikket over STS ovenfor):

    1. CPR nummer: RID-CPR servicen hos Nets anvendes til at verificere, om et givent CPR nummer hører sammen med et givent RID i det anvendte MOCES certifikat.

    2. Autorisationsnummer: Til dette formål anvendes STS'ens kopi af autorisationsregisteret til at verificere, at det angivne autorisationsnummer hører sammen med det angivne CPR nummer.

    3. Uddannelseskode: Til dette formål anvendes STS'ens kopi af autorisationsregisteret til at verificere, at den angivne uddannelseskode hører sammen med det angivne CPR nummer.
    4. National rolle: Hvis der er angivet en national rolle, så tjekker STS op i mod sin kopi af stamdata, at den pågældende bruger er i besiddelse af den angivne rolle. Hvis en anvender ikke har angivet en national rolle i claim, men den pågældende medarbejder er i besiddelse af netop én nationale rolle vil denne automatisk inkluderes i det udstedet SOSI Idkort. Der er en whitelist for trustede CVR-organisationer, som selv administrere nationale roller lokalt. For disse trustes den nationale rolle der er claimet - dvs. ingen opslag i stamdata.

  4. STS opbygger et nyt SOSI Idkort med de samme informationer som det SOSI Idkort, der udgjorde forspørgslen fra anvenderen. Dette Idkort signeres med STS'ens eget certifikat.
  5. STS sender det nye SOSI Idkort retur til anvendersystemet, der gemmer dette i brugerens/systemets session.
  6. Anvendersystemet anvender det nye SOSI Idkort i forespørgelser mod NSP-komponenter. Bemærk at et SOSI Idkort kan anvendes til flere forespørgelser mod flere forskellige services, så længe det endnu ikke er udløbet.
  7. NSP-komponenten verificerer at SOSI Idkort er signeret af føderationens certifikat. SOSI STS'ernes certifikater er kendte af alle komponenter i føderationen.

Der henvises til STS - Guide til anvendere: DGWS for yderligere detaljer.

2.4.2. Anvendelse: Medarbejderomveksling

STS indeholder tre services til brug for medarbejderomveksling:

  • Omveksling fra Bruger SOSI Idkort til OIO SAML billet
  • Omveksling fra OIO SAML billet til Bruger SOSI Idkort
  • Omveksling fra OIO Saml bootstrap token til Bruger SOSI Idkort (en videreudvikling af SOSI sikkerhedsinfrastrukturen så den understøtter MitID og OCES3)

Som det blev beskrevet i forgående afsnit er formålet med at anskaffe et Bruger SOSI Idkort at få adgang til en eller flere NSP DGWS Services.

Formålet med at fremskaffe en OIO SAML billet vil typisk være at foretage kald i føderation, som kræver OIO SAML billet. Dette kunne f.eks. være at opnå en "sikker browser opstart" for en sundhedsfaglig bruger til sundhed.dk.

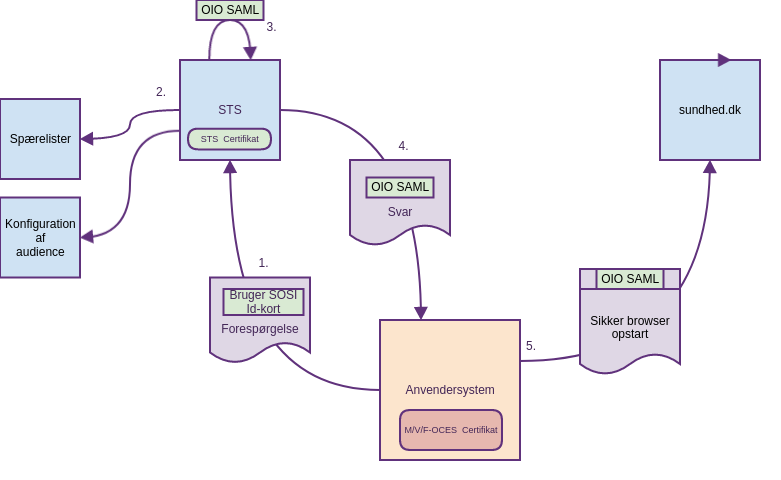

Flowet for SOSI Idkort til OIO SAML er vist i diagrammet nedenfor:

medarbejder-sosi-oiosaml-veksling

Pilene på tegningen viser følgende flow:

  1. Anvendersystemet er i besiddelse af et Bruger SOSI Idkort for en given medarbejder. Dette Idkort sendes i en forespørgsel til STS på omvekslingsendpointet. Som en den af forespørgslen angives et audience (dvs en tiltænkt anvendelse af den udstedte billet).
  2. STS validerer det indgående SOSI Idkort dvs at det pågældende kort ikke er udløbet, at det er udstedt af en troværdig udsteder (i praksis STS selv) samt, at ingen af de anvendte certfikater i forespørgslen er at finde på de publicerede certifikatspærrelister (CRL). Derudover tjekkes det ønskede audience op i mod STS'ens egen konfiguration. STS arbejder med et konfigureret sæt af lovlige audiences, og det forespurgte audience skal være blandt disse.
  3. Hvis forespørgslen er i orden danner STS en OIO SAML billet og underskriver den med sit eget certifikat og krypterer det til den angivne audience.
  4. Den udstedte OIO SAML billet sendes tilbage til anvendersystemet
  5. Anvendersystemet kan nu anvende den udstedte billet til at tilgå/opstarte OIOSAML-baserede webløsninger som understøtter 'SAML unsolicited response' flowet og truster SOSI-STS. I det viste eksempel nedenfor giver den udstedte billet adgang for medarbejderen til sundhed.dk ved hjælp af en sikker browser opstart.

De to sidste typer af medarbejderomveksling veksler til et Bruger SOSI Idkort. Flowet er illustreret i diagrammet nedenfor.

medarbejder-oiosaml-sosiidkort-omveksling

Pilene på tegningen viser følgende flow:

  1. Anvendersystemet er i besiddelse af en OIO SAML billet eller en OIOSAML-baseret bootstraptoken for en given medarbejder (i praksis udstedt af SEB eller andre af SOSI STS trustede lokale IdP'er/udstedere). Denne sendes i en forespørgsel til STS på omvekslingsendpointet. Der kan være brug for at det udstedte SOSI Idkort er beriget med flere oplysninger, end dem, der er til stede i den udstedte OIO SAML billet eller bootstraptoken. Disse specificeres af anvendersystemet i en af dette system defineret SAML billet (i praksis kan denne SAML billet betragtes som en holder for anvendersystemets claims) eller angives som WS Trust claims.
  2. STS validerer den indgående billet (den grønne i diagrammet) dvs at den udstedte billet ikke er udløbet, at det er udstedt af en troværdig udsteder (i praksis udstedt af SEB eller andre af SOSI STS trustede lokale IdP'er/udstedere) samt at ingen af de anvendte certfikater i forespørgslen er at finde på de publicerede certifikatspærrelister (CRL). De supplerende oplysninger (claims) defineret af den af anvendersystemet udstedte SAML billet eller medstendte WS Trust claims (den røde i diagrammet) valideres af STS på følgende måde:
    1. Hvis anvendersystemet har definerer et CPR nummer som et claim valideres dette. Det gøres ud fra RID oplysninger i billetten (vha RID-CPR service) hvis de er til stede, ellers ud fra det medsendte medarbejder uuid (vha UUID2CPR service).
    2. Hvis anvendersystemet ikke har defineret et CPR nummer, slås det op med RID-CPR servicen eller UUID2CPR servicen.
    3. Hvis anvendersystemet har claimet en national rolle, så valideres denne.
      1. Hvis BST tokenet har indlejret en liste af nationale roller, valideres i forhold til denne.
      2. Findes rollen ikke i indlejret liste, valideres i forhold til de registrerede stamdata (roller i SEB-registeret).
    4. Hvis anvendersystemet har claimet et autorisationsnummer for medarbejderen, så valideres dette op i mod autorisationsregisteret.
    5. Hvis anvendersystemet hverken har claimet rolle eller autorisation og medarbejderen identificeret i den indkommende billet har netop én autorisation i autorisationsregisteret, vil denne automatisk indsættes i det udstedte SOSI Idkort.
    6. Hvis anvendersystemet hverken har claimet rolle eller autorisation og medarbejderen har netop én national rolle (i enten indlejret liste eller SEB-registeret) og ingen autorisationer, vil denne rolle automatisk indsættes i det udstedte SOSI Idkort.
    7. Hvis anvendersystemet har claimet en lokal (ikke national) rolle, så kopieres denne til det udstedte SOSI Idkort uden yderligere validering.
  3. Hvis forespørgslen er i orden danner STS et SOSI Idkort med oplysninger fra hhv OIO SAML billetten og claims og underskriver dette med sit eget certifikat.
  4. Det udstedte SOSI Idkort sendes tilbage til anvendersystemet.
  5. Anvendersystemet anvender det nye SOSI Idkort i forespørgelser mod NSP-komponenter. Bemærk at et SOSI Idkort kan anvendes til flere forespørgelser mod flere forskellige services, så længe det endnu ikke er udløbet.
  6. NSP-komponenten verificerer at SOSI Idkort er signeret af føderationens certifikat. Den offentlige nøgle for STS'ens certifikat er kendt af alle komponenter i føderationen.


Der henvises til STS - Guide til anvendere: Medarbejderomvekslinger for yderligere detaljer.

2.4.3. Anvendelse: Borgeromveksling

Der er to typer af borgeromvekslinger:

  • Omveksling fra JWT til OIO SAML sikkerhedsbillet
  • Omveksling fra JWT/bootstrap token til OIO IDWS sikkerhedsbillet

Omveksling til OIO SAML sikkerhedsbillet minder i formål og flow om det, som blev beskrevet under Medarbejderomveksling. Der henvises til (slettes) STS - Borger-billetomveksling for yderligere detaljer. Forskellen i borgeromvekslingen til OIO SAML er at inputbilletten til omvekslingen er et JWT. JWT tokenet skal være udstedt af en identity provider, som STS'en stoler på f.eks. loginbrokeren, der anvendes i forbindelse med MinLæge app'en.  Den udstedte billet krypteres til det ønskede audience og er tiltænkt anvendt til Sikker Browser Opstart (SBO).

Den anden type af borgeromvekslinger veksler JWT eller bootstrap token til OIO IDWS sikkerhedsbillet. Formålet med denne omveksling er at gøre det muligt for anvendere at tilgå borgerrettede IDWS services på National Service Platform f.eks. MinSpærring, Dokumentdelingsservice (DDS) eller Minlog2.

Borgeromvekslingerne understøtter også, at der angives et claim med en anden borgers CPR nummer for fuldmagtsunderstøttelse (se nedenfor).

Den udstedte OIO IDWS sikkerhedsbillet indeholder altid et audience, der angiver, hvordan billetten er tænkt anvendt.

Anvendernes interaktion med STS i forbindelse med borgeromveksling til OIO IDWS sikkerhedsbillet :

borger-jwtbootstraptilidws

Pilene på tegningen viser følgende flow:

  1. Anvendersystemet er i besiddelse af en JWT eller bootstrap token for en borger (i praksis udstedt af en loginbroker, fx den der anvendes i forbindelse med MinLæge app'en). Denne OIO billet sendes i en forespørgsel til STS på omvekslingsendpointet.
  2. Der kan være brug for at det udstedte IDWS token er beriget med flere oplysninger, end dem, der er til stede i JWT eller bootstrap tokenet. Disse specificeres af anvendersystemet som claims i forespørgslen. Følgende claims er relevante:
    1. CPR nummer for borgeren
    2. CPR nummer for anden borger, hvis billetten skal bruges til at tilgå  andre borgeres oplysninger. Dette kræver, at der er fuldmagt til dette.
  3. STS validerer det indgående JWT/bootstrap billet dvs tjecker at den medsendte billet ikke er udløbet, at det er udstedt af en troværdig udsteder samt at ingen af de anvendte certifikater i forespørgslen er at finde på de publicerede certifikatspærrelister (CRL). De supplerende oplysninger (claims) som er defineret af anvendersystemet valideres af STS på følgende måde:
    1. Hvis anvendersystemet definerer et CPR nummer som et claim valideres dette udfra PID (vha CPR-PID service) eller CPR oplysninger i input billetten.
    2. Hvis anvendersystemet har claimet et andet CPR nummer (dvs identiteten på den borger b, som borgeren i pkt a forsøger at tilgå), så vil STS tilgå fuldmagtsregisteret og finde de fuldmagter, der er givet fra borger b til borger a i forhold til det claimede audience. Listen af disse vil være inkluderet i IDWS tokenet, og det er op til den modtagende service at validere disse.
    3. Det er obligatorisk at angive et audience for det IDWS token, som ønskes udstedt. Audience angiver, hvilken service, som man har tiltænkt at bruge tokenet mod. STS validerer det ønskede audience op i mod sin konfiguration (liste af lovlige audiences). For veksling af JWT tokens bliver det tjekket at det indgående token er i besiddelse af nødvendige scopes (en mapning fra JWT scopes til audiences er konfigureret for STS).
  4. Det udstedte IDWS token sendes tilbage til anvendersystemet.
  5. Anvendersystemet anvender det nye IDWS token i forespørgelser mod NSP-service, som IDWS tokenet er udstedt til. Bemærk at et IDWS token kan anvendes til flere forespørgelser, så længe det endnu ikke er udløbet. Dog er det begrænset, hvilke services det udstedte token kan anvendes til (audience).
  6. NSP-komponenten verificerer at IDWS tokenet er signeret af et føderationens certifikat. Familie af føderationscertifikater for SOSI STS er kendt af alle services i føderationen.

Der henvises til STS - Guide til anvendere: Borgeromvekslinger for yderligere detaljer.

2.5. Adgang til STS

Når en anvender skal i gang med at bruge STS på NSP skal følgende være på plads.

De konkrete krav variere fra service til service. Nedenstående tabel viser de krav, der hører til de konkrete snitflader.


Service Skal der konfigureres på NSP STS siden, inden service kan kaldes af anvender? Særlige tilfælde
DGWS

Nej


Anvender skal "trustes" af SOSI STS, hvis anvender ønsker at anvende lokalt administrerede nationale roller (forbeholdt offentlige myndigheder). I dette tilfælde skal der oplyses følgende:

  • CVR nummer (til opsætning af trust)
Sosi2OIOSaml

Nej

Tjenesteudbydere, der ønsker at udbyde en Sikker Browseropstart snitflade oprettes i SOSI STS. I denne forbindelse skal der oplyses følgende:

  • Audiencestreng (logisk navn for tjenesten)
  • URL på tjenesten
  • Den offentlige nøgle som skal anvendes til kryptering af den omvekslede token
  • Om ID-kort/bootstrap token skal inkluderes i den svarede assertion
OIOSaml2Sosi Nej
BST2SOSI

Det anvendte OCES certifikat, der benyttes til signering af kaldet, skal whitelistes.

I praksis oplyses det anvendte certifikat. Dog foretages den praktiske whitelisting på certifikatets Distinguished Name (der ikke ændres ved certifikatfornyelse).

Nye udstedere af bootstrap tokens (f.eks. lokale IdP'er) skal sættes op i SOSI STS.

I dette tilfælde oplyses følgende:

  • Udsteder af bootstraptokens (SAML Issuer elementet i udstedte bootstrap token)
  • Om der skal foretages holder-of-key validering
  • Certifikat(er), som anvendes til signering af bootstraptokens, fra udstederen
Bst2Idws

Det anvendte OCES certifikat, der benyttes til signering af kaldet, skal whitelistes.

I praksis oplyses det anvendte certifikat. Dog foretages den praktiske whitelisting på certifikatets Distinguished Name (der ikke ændres ved certifikatfornyelse).


JWT2Idws

Det anvendte OCES certifikat, der benyttes til signering af kaldet, skal whitelistes.

I praksis oplyses det anvendte certifikat. Dog foretages den praktiske whitelisting på certifikatets Distinguished Name (der ikke ændres ved certifikatfornyelse).

Nye udstedere af JWT tokens skal sættes op i SOSI STS.

I dette tilfælde oplyses følgende:

  • Hvilke scopes der inkluderes i JWT token, og hvorledes disse skal mappes til NSP audience
  • Udsteder af JWT tokens (issuer attributten i JWT token)
  • Certifikat(er), som anvendes til signering af jwt tokenet, fra udstederen
JWT2OIOSaml

Det anvendte OCES certifikat, der benyttes til signering af kaldet, skal whitelistes.

I praksis oplyses det anvendte certifikat. Dog foretages den praktiske whitelisting på certifikatets Distinguished Name (der ikke ændres ved certifikatfornyelse).

Tjenesteudbydere, der ønsker at udbyde en Sikker Browseropstart snitflade oprettes i SOSI STS. I denne forbindelse skal der oplyses følgende:

  • Audiencestreng (logisk navn for tjenesten)
  • URL på tjenesten
  • Den offentlige nøgle som skal anvendes til kryptering af den omvekslede token
  • Om bootstrap token skal inkluderes i den svarede assertion

Anvenderen skal være i besiddelse af et OCES certifikat (test- hhv produktionsføderationen) til flere af de ovenstående services.

Der kan findes test OCES certifikater til at komme i gang med her.

Anvendere kan desuden kontakte NETS med henblik på at få en tjenesteudbyderaftale, hvilket vil gøre det muligt at få udstedt egne OCES certifikater til både test og produktion. Se feks. https://www.nets.eu/dk-da/kundeservice/nemid-tjenesteudbyder/implementering/Pages/adgang-til-testsystem.aspx

For de services, hvor anvenderen skal konfigureres i SOSI STS (feks whitelisting), skal der rettes henvendelse til servicedesk på nspop.dk.

Henvendelsen skal indeholde oplysninger om:

    • Den service, der ønskes anvendt
    • De informationer, der skal konfigureres. Brug tabellen ovenfor.
  • No labels
