Introduktion
Formål
DDS Registry og Repository er en national service til
- Opslag på patienter i Dokumentdelingsservicens registry
- Udtræk af dokumenter vha. Dokumentdelingsservicens repository baseret på opslag i registry.
Formålet med dette dokument er at beskrive systemarkitekturen for DDS Registry og Repository.
For et overblik over systemet henvises til afsnit Arkitekturdesign - overblik.
Læsevejledning
Nærværende dokument er tiltænkt udviklere og IT-arkitekter med interesse i anvendelsen af DDS Registry/Repository. Herunder hører naturligvis personer involveret i konkrete dokument-kildesystemers brug af DDS Repository.
I dokumentet bruges begreberne autorisation og autoriseret primært i en sikkerhedskontekst, dvs. i forståelsen at en person eller et system har tilladelse til at anvende en given ressource. Anvendes begreberne om sundhedspersoner med dansk autorisation opført i Sundhedsstyrelsens autorisationsregister vil dette fremgå eksplicit.
Definitioner og referencer
Formålet med denne sektion er at give et overblik over definitioner og dokumenter, der benyttes i dette dokument
Definition | Beskrivelse |
DDS | Dokumentdelingsservice |
IHE | Integrating the Healthcare Enterprise |
IHE-fællesskab | Community i IHE XDS |
MTOM | Message Transmission Optimization Mechanism |
NSI | National Sundheds-IT |
NSP | Den Nationale Service Platform (inden for sundheds-IT) |
STS | Security Token Service |
XCA | Cross-Community Access |
XDS | Cross-Enterprise Document Sharing |
Alias | Beskrivelse |
Behandlingsrelationsservice ws | Behandlingsrelations- og Opfølgningsservice, Guide til Anvendere |
ConsentVerificationService ws | Samtykke service, anvenderguide |
DGWS 1.0.1 | Den Gode Webservice 1.0.1, Medcom |
HSUID-header | Healthcare Service User Identification Header |
IHE XSD | ftp://ftp.ihe.net/TF_Implementation_Material/ITI/schema/ebRS/* |
IHE WSDL | ftp://ftp.ihe.net/TF_Implementation_Material/ITI/wsdl/XDS.b_DocumentRegistry.wsdl |
ITI TF-2 | IHE IT Infrastructure (ITI) Technical Framework, Volume 2 Revision 19.0, June 17, 2022 – Final Text https://profiles.ihe.net/ITI/TF/Volume2/index.html |
ITI TF-3 | IHE IT Infrastructure (ITI) Technical Framework, Volume 3 Revision 19.0, June 17, 2022 – Final Text https://profiles.ihe.net/ITI/TF/Volume3/index.html |
ITI-43++ SOAP 1.1 WSDL | WSDL for RetrieveDocumentSet (ITI-43) med SOAP 1.1-binding udvidet med HSUID-header og DGWS-header |
ITI-43++ SOAP 1.2 WSDL | WSDL for RetrieveDocumentSet (ITI-43) med SOAP 1.2-binding udvidet med HSUID-header og DGWS-header |
MinLogService ws | Min-log Service, anvenderguide |
MTOM SOAP 1.1 | SOAP 1.1 Binding for MTOM 1.0, (W3C Member Submission 05 April 2006) |
MTOM SOAP 1.2 | SOAP Message Transmission Optimization Mechanism, (W3C Recommendation 25 January 2005) |
DDS udvikling | |
DDS Test | DDS Testvejledning |
DDS Registry query snitflade | |
DDS Repository snitflade |
Introduktion til DDS
Baggrund for opslag i DDS Registry
Baggrunden for at tilbyde opslag gennem DDS Registry er:
”Formålet med NPI (Nationalt Patientindeks) er at tilvejebringe adgang til data om patienten fra forskellige datakilder via et indeks. Anvendersystemer (f.eks. Sundhedsjournalen) kan i indekset søge efter informationer om data på en given patient (metadata) og præsentere en oversigt over disse for sundhedsfaglige brugere og borgere. Såfremt en sundhedsfaglig bruger eller borger ønsker at få adgang til de bagvedliggende detaljerede patientdata, skal indekset levere tilstrækkelig information om, hvor og hvordan dette kan hentes. Hvis det system, der er kilde til data har etableret en standardiseret snitflade til at hente disse patientdata, vil den sundhedsfaglige bruger kunne hente disse, ligesom borgeren umiddelbart vil kunne hente data via sundhed.dk.
Indekset skal skabe adgang så:
borgeren har muligheden for at se data fra de professionelle om sine undersøgelser og behandlinger
sundhedspersoner får mulighed for at se metadata og derigennem få adgang til yderligere data om en specifik patient fra andre organisationer, og vist eget system (via Sundhedsjournalen), f.eks. ved modtagelse af patienter som er enten akut syge, ambulante med komplekse forløb eller i øvrigt ukendte for behandleren
…
NPI skal i passende omfang bygge på internationale standarder og profiler. IHE profilerne vinder stigende udbredelse internationalt ved indførelsen af IT i sundhedsvæsenet, og vil derfor være relevante at anvende i projektet. IHE profiler indgår i regionernes projekt vedrørende fællesregionalt billedindeks, og i EU projektet epSOS, hvor man skal kunne udveksle patientresuméer og elektroniske recepter på tværs af EU’s medlemsstater. NSI er derfor særligt interesserede i at få afdækket om IHE XDS og tilsvarende standarder (kost)effektivt kan understøtte en standardiseret og dynamisk indeksering af relevante sundhedsfaglige datakilder.”
Overblik over løsningen
Dokumentdelingsservice (DDS) består af to logiske services DDS Registry og DDS Repository, der tilsammen understøtter funktionerne
- Fremsøgning (DDS Registry)
- Der etableres med løsningen en DDS Registry web service, som giver mulighed for opslag i DDS Registry for både sundhedspersoner og borgere.
- Opslag gennemføres med operationen Reqistry Stored Query, der er IHE XDS.b’s operation til fremsøgning af metadata i et IHE registry. DDS Registry viderestiller fremsøgning af metadata til IHE Repository, der med produktet Healthshare er en implementation af netop IHE registry.
- Hentning (DDS Repository)
- Der etableres med løsningen en DDS Repository web service, som giver mulighed for både sundhedspersoner og borgere at udtrække dokumenter på baggrund af metadata registreret i dokumentdelingsservice.
- DDS Repository benyttes som intelligent proxy for en eller flere dokumentkilder.
- Udtræk gennemføres med operationen Retrieve Document Set, der er IHE XDS.b’s operation til udtræk af dokumenter fra et IHE repository.
Figur 1 Anvendelse af services og databaser fra DDS
Servicene gennemfører en række yderligere tjek, logninger og behandlinger af data:
- Logning i Min-log-servicen
- Igangsættelse af check af behandlingsrelation mellem borger og sundhedsfaglig
- Kontrol af samtykke herunder filtrering inden returnering af data
- Mulighed for værdispring
- For repository også bestemmelse af dokumentkildes webservice-endpoint
- Se DDS guide til anvendere, afsnit søgning og hentning hvor denne logik er udførligt beskrevet for registry henholdsvis repository blandt andet for forskellige brugertyper.

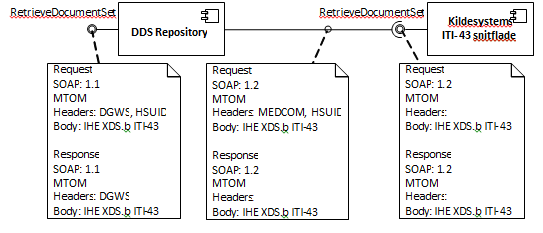

Servicene er yderligere indpakket i headers, som ikke er en del af IHE standarden:
- overholder Den Gode Web Service 1.0.1 (med få undtagelser som beskrevet i snitfladerne)
- OIO IDWS for borgeradgang
- kræver anvendersystem autentificeret af STS’en på NSP
- kræver anvendersystem autoriseret, hvilket kontrolleres vha. whiteliste
- kræver bruger/patient identificeret ved brug af attributter i en ekstra header, HSUID-headeren.
- returnerer SOAPFault ved autentifikations- og autorisationsfejl samt ved visse systemfejl.
Brugertyper og adgangsscenarier
DDS Registry understøtter en række brugertype og adgangsscenarier. Disse brugertyper stiller forskellige krav til autentifikations- og kaldkontekst. Derudover er anvendelsen af de eksterne services (samtykke, behandlingsrelation, minlog) forskellig for de forskellige adgangsscenarier.
Først beskrives, hvordan en given brugertype fremkommer ud fra modellen, der udstilles i Security API. Så gennemgåes de forskellige brugertyper og adgangsscenarier på et overordnet niveau (User Stories). Herefter beskrives, hvordan DDS Registry anvender eksterne services (samtykke, minlog og behandlerrelationservice) i forhold til de forskellige scenarier.
Endelig gennemgås adgangsscenarierne i forhold til den gældende sikkerhedsprotokol på DDS Registry: Den Gode Webservice (DGWS). Det gennemgåes, hvorledes adgangsscenarierne kan implementeres i autentifikations- og kaldkontekst for DGWS: Sosi Id-kort og HSUID header.
Brugertyper
DDS Registry understøtter følgende DDS brugertyper med følgende overordnede muligheder:
- Borger: Borgere kan tilgå egne data, eller data på andre borgere, som de har en passende relation til (børn, fuldmagt)
- Sundhedsfaglig: Sundhedsfaglie kan tilgå data på borgere, hvis der er hjemmel til dette (behandlingsrelation, ikke-negativt samtykke, værdispring)
- Ikke-autoriseret bruger: Myndighedspersoner uden lægefaglig autorisation, men som har brug for at tilgå data på borgere (f.eks. adgang til aftaler for kommunale medarbejdere)
- System bruger: er der kun således at systemer (i praksis sundhed.dk) kan anvende DDS og ved hjælp af en medsendt HSUID header kan opnå status som een rigtig brugertype.
De forskellige DDS brugertyper giver anledning til en række adgangsscenarier dvs. måder, hvorpå disse kan tilgå DDS Registry for fremsøgning af dokumenter for et givent CPR nummer.
ID | Som en... | ønsker jeg at.. | ved anvendelse af værdispring | så jeg... |
---|---|---|---|---|
B1 | Borger | fremsøge dokumentreferencer til egne dokumenter | Nej | kan se mine egne data |
B2 | Borger på vegne af | fremsøge dokumentreferencer til en anden borgers dokumenter | Nej | kan se data på denne person, som jeg har en relation til |
SF1 | Sundhedsfaglig med autorisation | fremsøge dokumentreferencer til en borgers data | Ja / Nej | kan se data på denne borger |
SF3 | Sundhedsfaglig på vegne af. F.eks en sekretær, der arbejder på vegne af en person med autorisation | fremsøge dokumentreferencer til en borgers data | Ja / Nej | kan se data på denne borger |
IA-1 | Ikke-autoriseret bruger | fremsøge dokumentreferencer til en borgers data | Nej | kan se dokumenter for denne borger af de typer, som min rolle giver mig adgang til |
Bestemmelse og mapning til actor
De enkelte brugertyper bestemmes udfra modellen, der udstilles i Security API. Disse regler er opsummeret i tabellerne nedenfor.
Brugertypen: Borger | Verifikation | Mapning til MinSpærring ServiceActor | ||
SecurityContext | Ticket | Audience | Matche audience som findes som konfiguration i DDS | audience |
Validity | Er valid | |||
Message | Verificeres ikke - må gerne være der | |||
ActingUser | UserType | Skal være Citizen | Brugertypen: Borger | |
IdentifierFormat | Skal være der og Skal være CPR | |||
Identifier | Skal være sat | ActingUserCpr | ||
GivenName | Verificeres ikke - må gerne være der | |||
SurName | Verificeres ikke - må gerne være der | |||
Credentials | Verificeres ikke - må gerne være der | |||
PersistentUniqueKey | Verificeres ikke - må gerne være der | |||
PrincipalUser | Må ikke være der | |||
Organisation | Verificeres ikke - må gerne være der | |||
Client | Name | Verificeres ikke - må gerne være der | systemName |
Brugertypen: Sundhedsfaglig | Verifikation | Mapning til MinSpærring ServiceActor | ||
SecurityContext | Ticket | Audience | Verificeres ikke - må gerne være der | |
Validity | Er valid | |||
Message | Verificeres ikke - må gerne være der | |||
ActingUser | UserType | Skal være HealthCareProfessional | Brugertypen: Sundhedsfaglig | |
IdentifierFormat | Skal være CPR | |||
Identifier | Skal være sat | ActingUserCpr | ||
GivenName | Verificeres ikke - må gerne være der | |||
SurName | Verificeres ikke - må gerne være der | |||
Credentials.NationalRole | Verificeres ikke - må gerne være der | |||
Credentials.AuthorizationCode | Skal være der | AuthorizationCode | ||
PersistentUniqueKey | Verificeres ikke - må gerne være der | |||
PrincipalUser | Må ikke være der | |||
Organisation | Identifier | Verificeres ikke - må gerne være der | ||
identifierFormat |
Verificeres ikke - må gerne være der | |||
Client | Name | Verificeres ikke - må gerne være der | systemName |
Brugertypen: Ikke-autoriseret bruger | Verifikation | Mapning til DDS ServiceActor | ||
SecurityContext | Ticket | Audience | Verificeres ikke - må gerne være der | |
Validity | Er valid | |||
Message | Verificeres ikke - må gerne være der | |||
ActingUser | UserType | Skal være HealthCareProfessional | Brugertypen: Sundhedsfaglig | |
IdentifierFormat | Skal være CPR | |||
Identifier | Skal være sat | ActingUserCpr | ||
GivenName | Verificeres ikke - må gerne være der | |||
SurName | Verificeres ikke - må gerne være der | |||
Credentials.NationalRole | Må gerne være der, og anvendes hvis den er. Ellers anvendes "ingen rolle" | NationalRole | ||
Credentials.AuthorizationCode | Må ikke være der | |||
PersistentUniqueKey | Verificeres ikke - må gerne være der | |||
PrincipalUser | Må ikke være der | |||
Organisation | Identifier | Verificeres ikke - må gerne være der | ||
identifierFormat | Verificeres ikke - må gerne være der | |||
Client | Name | Verificeres ikke - må gerne være der | systemName |
Brugertypen: System | Verifikation | Mapning til DDS ServiceActor | ||
SecurityContext | Ticket | Audience | Verificeres ikke - må gerne være der | |
Validity | Er valid | |||
Message | Verificeres ikke - må gerne være der | |||
ActingUser | UserType | Må ikke være der | Brugertypen: System | |
PrincipalUser | Må ikke være der | |||
Organisation | Identifier | Verificeres ikke - må gerne være der Hvis brugertypen transformeres til en anden type, tjekkes at dette cvr nummer er whitelistet sammen med subject serial number. | cvr | |
identifierFormat | Verificeres ikke - må gerne være der | |||
Client | Name | Verificeres ikke - må gerne være der | systemName |

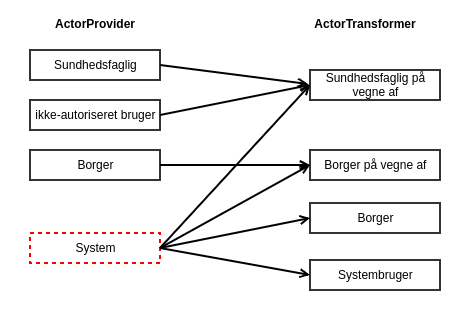

Transformation af brugertyper
En systembruger giver ikke mening i sig selv, og skal mappes over til en anden brugertype. Andre brugertyper kan også mappes til andre typer på baggrund af hsuid header information. En borger kan mappes til en borger på vegne af ved hjælp af cprFromPayload (det vil sige det cprnummer, som der forespørges på). Der findes følgende tranformationer:
System >> Brugertypen Sundhedsfaglig | Verifikation | Mapning til DDS ServiceActor | ||
HSUID Header | userType | Skal være der og være HEALTHCAREPROFESSIONAL | Brugertypen: Sundhedsfaglig | |
actingUserCivilRegistrationNumber | Skal være sat | ActingUserCpr | ||
responsibleUserRegistrationNumber | Må ikke være sat eller hvis sat skal den være matche actingUserCivilRegistrationNumber | |||
orgUsingIDType | Verificeres ikke - må gerne være der | |||
orgUsingIDName | Verificeres ikke - må gerne være der | |||
systemName | Verificeres ikke - må gerne være der systemName fra actor mappes | systemName | ||
systemVersion | Verificeres ikke - må gerne være der | |||
userAuthorizationCode | Skal være sat og valideres med actingUser | AuthorizationCode | ||
Actor cvr skal være whitelisted |
System >> Brugertypen Sundhedsfaglig på vegne af | Verifikation | Mapning til DDS ServiceActor | ||
HSUID Header | userType | Skal være der og være HEALTHCAREPROFESSIONAL | Brugertypen: Sundhedsfaglig på vegne af | |
actingUserCivilRegistrationNumber | Skal være sat | ActingUserCpr | ||
responsibleUserRegistrationNumber | Skal være sat og skal være anderledes end actingUserCivilRegistrationNumber | |||
orgUsingIDType | Verificeres ikke - må gerne være der | |||
orgUsingIDName | Verificeres ikke - må gerne være der | |||
systemName | Verificeres ikke - må gerne være der systemName fra actor mappes | systemName | ||
systemVersion | Verificeres ikke - må gerne være der | |||
userAuthorizationCode | Skal være sat og valideres med responsibleUser | AuthorizationCode | ||
Actor cvr skal være whitelisted |
Sundhedsfaglig >> Brugertypen Sundhedsfaglig på vegne af | Verifikation | Mapning til DDS ServiceActor | ||
HSUID Header | userType | Skal være der og være HEALTHCAREPROFESSIONAL | Brugertypen: Sundhedsfaglig på vegne af | |
actingUserCivilRegistrationNumber | Skal være sat | ActingUserCpr | ||
responsibleUserRegistrationNumber | Skal være sat og skal være anderledes end actingUserCivilRegistrationNumber | |||
orgUsingIDType | Verificeres ikke - må gerne være der | |||
orgUsingIDName | Verificeres ikke - må gerne være der | |||
systemName | Verificeres ikke - må gerne være der systemName fra actor mappes | systemName | ||
systemVersion | Verificeres ikke - må gerne være der | |||
userAuthorizationCode | Skal være sat og valideres med responsible user | AuthorizationCode |
Ikke-autoriseret bruger >> Brugertypen Sundhedsfaglig på vegne af | Verifikation | Mapning til DDS ServiceActor | ||
HSUID Header | userType | Skal være der og være HEALTHCAREPROFESSIONAL | Brugertypen: Sundhedsfaglig på vegne af | |
actingUserCivilRegistrationNumber | Skal være sat | ActingUserCpr | ||
responsibleUserRegistrationNumber | Skal være sat og skal være anderledes end actingUserCivilRegistrationNumber | |||
orgUsingIDType | Verificeres ikke - må gerne være der | |||
orgUsingIDName | Verificeres ikke - må gerne være der | |||
systemName | Verificeres ikke - må gerne være der systemName fra actor mappes | systemName | ||
systemVersion | Verificeres ikke - må gerne være der | |||
userAuthorizationCode | Skal være sat og valideres med responsible user | AuthorizationCode |
Borger >> Brugertypen Borger på vegne af | Verifikation | Mapning til DDS ServiceActor | ||
cprFromPayload | userType | Er givet fra securityContext pga. rollen borger | Brugertypen: Borger på vegne af | |
actingUser fra securityContext. | ActingUserCpr | |||
cprFromPayload skal være sat og være anderledes end actingUser. | ResponsibleUserCpr (fra payload) | |||
systemName | systemName fra actor mappes | systemName | ||
userAuthorizationCode | Verificeres ikke - må gerne være der | |||
vha. actinguser fra security context og cprFromPayload findes en relation | relation |
System >> Brugertypen Borger på vegne af | Verifikation | Mapning til DDS ServiceActor | ||
HSUID Header | userType | Skal være der og skal være CITIZEN | Brugertypen: Borger på vegne af | |
actingUserCivilRegistrationNumber | Skal være der (valideres indirekte ved at relation med responsibleUser skal være tilstede) | ActingUserCpr | ||
responsibleUserRegistrationNumber | Skal være sat Skal være forskellige fra actingUserCivilRegistrationNumber | ResponsibleUserCpr | ||
orgUsingIDType | Verificeres ikke - må gerne være der | |||
orgUsingIDName | Verificeres ikke - må gerne være der | |||
systemName | Verificeres ikke - må gerne være der systemName fra actor mappes | systemName | ||
systemVersion | Verificeres ikke - må gerne være der | |||
userAuthorizationCode | Verificeres ikke - må gerne være der | |||
vha. actinguser fra hsuid og responsible user fra hsuid slåes den påstående hsuid relation op | relation | |||
Actor cvr skal være whitelisted |
System >> Brugertypen Borger | Verifikation | Mapning til DDS ServiceActor | ||
HSUID Header | userType | Skal være der og skal være CITIZEN | Brugertypen: Borger | |
actingUserCivilRegistrationNumber | Verificeres ikke - må gerne være der | ActingUserCpr | ||
responsibleUserRegistrationNumber | Verificeres ikke - må gerne være der | ResponsibleUserCpr | ||
orgUsingIDType | Verificeres ikke - må gerne være der | |||
orgUsingIDName | Verificeres ikke - må gerne være der | |||
systemName | Verificeres ikke - må gerne være der systemName fra actor mappes | systemName | ||
systemVersion | Verificeres ikke - må gerne være der | |||
userAuthorizationCode | Verificeres ikke - må gerne være der | |||
Actor cvr skal være whitelisted |
De forskellige brugertyper bliver beriget med:
- Sundhedsfaglig alm og på vegne af:
- organisationIdtype fra hsuid
- organisationId fra hsuid
- Ikke-autoriseret bruger
- organisationIdtype fra hsuid
- organisationId fra hsuid
- hvis ingen antional rolle sættes rollen "ingen_idkort_rolle"
Brugertyperne bliver til sidst valideret for:
- Alle roller, hvis hsuid header medsendt:
- hsuid rollen skal matche den på security context
- hsuid acting user cpr skal matche den aktøren
- Borger på vegne af
- Der skal være en relation
- Sundhedsfaglig og Sundhedsfaglig på vegne af
- hsuid authorisationkode skal matche den på aktøren
- Den endelige brugertype må ikke være af typen System
Brug af eksterne services ved adgangsscenarier
De forskellige adgangsscenarier giver anledning til forskellige anvendelser af eksterne services. Disse anvendelser er opsummerert i nedenstående skema:
Samtykkeservice | MinLog Service | Behandlingsrelationservice | |
---|---|---|---|
B1 + B2 | Ikke relevant (samtykkeservice omhandler kun samtykke i forhold til sundhedspersoner og disses organisationer) | Logges ikke | Ikke relevant |
SF1 + SF3 | Kaldes for at se, om der skulle foreligge et negativt samtykke mod den sundhedspersonen eller den organisations, som vedkommende repræsenterer. I tilfældet S3, hvor der arbejdes på vegne af en anden, så er det den sundhedsperson og organisation, der arbejdes på vegne af, der tjekkes. Ved værdispring springes samtykketjek over | Ja I tilfældet S3, hvor der arbejdes på vegne af en anden, så er det den sundhedsperson og organisation, der arbejdes på vegne af, der logges. | Ja I tilfældet S3, hvor der arbejdes på vegne af en anden, så er det den sundhedsperson og organisation, der arbejdes på vegne af, der tjekkes. |
IA-1 | Ja |
Adgangsscenarier og tests
De ovenstående adgangsscenarier giver anledning til en række integrationstests.
Målene med integrationstestene er at udføre en række tests, der påviser at:
- Adgangsscenarierne er understøttet af DDS som beskrevet ovenfor: Dvs det er muligt at få data ud af DDS i de forskellige scenarier
- Negative tests: For hvert scenarie vil integrationstestene inkludere en række negative tests .. det tjekkes f.eks. at der ikke kan anvendes værdispring i scenarie IA-1
Integrationstestene er bygget op på følgende måde:
- Integrationstestene i DDS er delt ind i testklasser, der dækker de ovenstående scenarier. De er navngivet med scenariernes roller som prefix og en efterfølgende beskrivende tekst, så sammenhængen med dokumenationen bevares.
- Alle testcases i integrationstestene er implementeret som cucumber test, der i sin anvendelse forklarer intentionen med testen.
- Alle testcases er bygge op efter samme skabelon som klart definerer præconditions (Given), aktivering af funktion (When) og tjek af svar/postconditions (Then). Se f.eks. Martin Fowler: Given-When-Then
Således indeholder integrationstestsuiten følgende:
- B1: borger_soeg_egne.feature
- B2: borger_soeg_andre_fuldmagt.feature
- B2: borger_soeg_andre.feature
- SF1: sf_soeg_aftaler.feature
- SF1: sf_soeg_alle_dokumenttyper.feature
- SF1: sf_soeg_labsvar.feature
- S3: <der findes ingen test>
- IA1: ia_ingen_national_rolle.feature
- IA1: ia_laege_sekraetaer.feature
- IA1: ia_sundhedsassistent.feature
For afvikling af integrationstests henvises til dokumentet DDS - Testvejledning.
Fordeling af ansvar
Der er foretaget en fordeling i ansvar for gennemførelse af aktiviteter, der foregår ved udtræk. Ansvarsfordelingen er som følger:
- DDS forestår alle aktiviteter undtagen kontrol af dokumentspecifikke samtykker
- Kildesystemer forestår fremfinding af dokumenter samt kontrol af dokumentspecifikke samtykker.
Rationalet bag denne fordeling er beskrevet i afsnit 'Kontrol af data-specifikke samtykker foretages af kildesystem' under designbeslutninger.
Et samlet overblik for applikationen Dokumentdelingsservice er lavet i nedenstående model.
* Hver kasse i ovenstående diagram har en kort forklaring, som kommer frem i et nyt browservindue, når der klikkes på kassen.
Behandling af udtræk i DDS Repository
I DDS guide til anvendere, afsnit hentning er der i detaljer redegjort for, hvordan DDS repository udtrækker dokumenter. Nedenfor er udvalgte områder af denne logik uddybet.
Repository bestemmelse af kildesystem(er)
Udtræk sker ved anvendelse af operationen Retrieve Document Set, hvor der i request-beskeden indgår et eller flere DocumentRequest-elementer, hver med følgende indhold:
- repositoryUniqueId, en OID, der identificerer det kildesystem, hvorfra dokumentet kan udtrækkes
- documentUniqueId, en OID, der identificerer dokumentet
- homeCommunityId, en OID, der identificerer det Community, hvorfra dokumentet kan udtrækkes (bemærk, at der kun specificeres en værdi, når denne er anført i svaret fra en Registry Stored Query, fx i svaret fra et DDS Registry)
Som beskrevet i [ITI TF-2] afsnit 3.18.4.1.2.3.8 anvendes homeCommunityId til at bestemme webservice-endpoint for services, der giver adgang til data inden for et IHE-fællesskab.
I [ITI TF-2] afsnit 3.43.4.1.3 er det beskrevet, hvordan en XCA Initiating Gateway skal reagere på en Retrieve Document Set-request:
- homeCommunityId bruges til at bestemme webservice endpoint for Responding Gateways (altså repositories)
- hvis homeCommunityId identificerer det lokale IHE-fællesskab, anvendes repositoryUniqueId til at bestemme webservice endpoint for repositories
Denne adfærd ligger til grund for bestemmelsen af kildesystemer i DDS Repository beskrevet i det følgende.
Ved gennemløb af alle DocumentRequest-elementer i Retrieve Document Set-request’en skabes en mængde (Set) af webservice-endpoints og en mængde af id, der ikke kunne fremfindes:
- Hvis homeCommunityId er anført i et DocumentRequest-element i Retrieve Document Set-request’en, da foretages opslag i konfiguration på det homeCommunityId
- Fremfindes et eller flere webservice-endpoints, da tilføjes disse til mængden af webservice-endpoints (dermed fortsættes til næste DocumentRequest-element)
- Der foretages opslag på repositoryUniqueId i DDS Repositorys konfiguration
- Fremfindes et webservice-endpoint, da tilføjes dette til mængden af webservice-endpoints (dermed fortsættes til næste DocumentRequest-element)
- Fremfindes ingen webservice-endpoints, da tilføjes repositoryUniqueId’et til mængden over id, der ikke kunne fremfindes. Disse forespørgsler resulterer i en fejl hver i det resulterende svar.
- De webservice-endpoints der ikke kan kontaktes, resulterer i en fejl i det resulterende svar.
Denne mekanisme (i DDS Repositorys bestemmelse af kildesystemer) er helt ortogonal på hvorvidt kildesystemer anvender XCA. Fordelen er, at DDS Repository ikke skal kende alle repositoryUniqueId (transitivt), således at et kildesystem i et IHE-fællesskab kan skifte til og fra XCA uden at DDS Repository-konfigurationen skal ændres.
Som vist i Figur 2 kan yderligere kildesystemer via XCA knyttes til et IHE-fællesskab uden ændring i konfigurationen i DDS Repository, når homeCommunityId er kendt af DDS Repository.
Figur 2 Konfiguration af DDS Repository baseret på repositoryUniqueId og homeCommunityId tillader tilføjelse af nye dokumentkilder. Når DDS Repository kender til dokumentkilde C’s webservice endpoint gennem dens homeCommunityId (IHE-fællesskab XYZ), da kan der tilføjes en ny dokumentkilde, her Dokumentkilde F, til IHE-fællesskabet via XCA uden at DDS Repository skal omkonfigureres.
I Figur 2 er Dokumentkilde B kendt direkte ved dens repositoryUniqueId. Tilføjes endnu en dokumentkilde via XCA til Dokumentkilde B, da skal DDS Repository enten:
- Omkonfigureres til at kende den tilføjede dokumentkildes repositoryUniqueId og webservice endpoint, eller
- Omkonfigureres så Dokumentkilde B’s webservice endpoint kendes via dens homeCommunityId (og ikke dens repositoryUniqueId)
Forudsætningen for at mekanismen ikke falder tilbage til opslag på repositoryUniqueId, er at:
- homeCommunityId blev specificeret i metadata under registrering
- homeCommunityId blev returneret ved opslag (følger automatisk, hvis specificeret under registrering af metadata)
- homeCommunityId indgår i DDS Repositorys konfiguration (liste over kendte services)
Behandling af udtræk i kildesystem
Et kildesystem har følgende ansvar:
- Overholdelse af snitflade og adfærd for IHE XDS.b ITI-43
- Fremfindelse af dokument(er)
- Kontrol af data-specifikke samtykker (medmindre der er tale om værdispring)
- Frafiltrering af dokumenter/dokument-dele omfattet af data-specifikke samtykker (herunder indsættelse af advarsler i svaret ved frafiltrering grundet samtykker samt advarsel ved manglende evne til at kontrollere samtykker).
Datastrukturen i Dokumentdelingsservice er opsummeret i nedenstående model.
* Hver kasse i ovenstående diagram har en kort forklaring, som kommer frem i et nyt browservindue, når der klikkes på kassen.
I documentsource findes webservice-endpoint for kildesystemer, i form af mapning mellem angivet OID i udtræk, til aktuelt service endpoint for XDS dokument kilde. Kombinationen af OID og type skal være unik.
I documentregistry er der konfiguration af hvilke dokument-indeks som har Metadata for de registrede udstillede dokumenter.
I Whitelist config indeholdes de CVR-numre, hvis systemer er whitelisted som anvendersystemer, på test- og produktionsmiljø.
Designmålsætninger og -beslutninger
Designmålsætninger
Systemet skal designes i overensstemmelse med de målsætninger og prioriteter, som er angivet i Tabel 1. Prioriteten af hver enkelt målsætning er angivet med 1 til 5 hvor 5 indikerer højest prioritet.
Mål | Prioritet | Bemærkning |
Correctness | 5 | Den overordnede funktionalitet omhandler patientsikkerhed og er reguleret af et omfattende lovgrundlag. |
Reliability | 4 | Prioriteret aht. patientsikkerhed. |
Usability | 1 | Ingen brugergrænseflade. |
Security | 4 | Prioriteret for at opfylde lovkrav om beskyttelse af personhenførbare oplysninger. |
Performance | 3 | De specifikke performancekrav er ikke kendte, men performance har været prioriteret. |
Maintainability | 3 | Dokumentationskrav vedrørende arkitektur, vejledninger og API-dokumentation. |
Flexibility | 2 | Løsningen består af web services. Det giver den nødvendige fleksibilitet i det overordnede system. De enkelte services behøver ikke være fleksible. |
Testability | 3 | Løsningen skal være testbar via automatiske tests, da der ingen brugergrænseflade er. |
Portability | 1 | De grundlæggende teknologivalg er foretaget. Der bør som udgangspunkt ikke laves bindinger specifikt til JBoss. |
Reusability | 1 | Der er ingen forventning om genbrugelighed af DDS business-logikken og filtrering, da disse formodentlig kun vil finde anvendelse i DDS. |
Interoperability | 1 | Gennem webservice-snitflader opnås den ønskede interoperabilitet. |
Tabel 1: Designmålsætninger og deres indbyrdes vigtighed
Designbeslutninger
I dette afsnit fastholdes væsentlige design beslutninger samt deres rationale. Hvis relevant, fastholdes også designs, som er afvist samt rationalet herfor.
Logning vha Log4j
Fejl- og debug-logning implementeres vha. log4j der konfigureres for hver enkelt service. Der oprettes som udgangspunkt en logfil pr. service.
I denne logges exceptions og stacktraces for evt. fejl, der kastes.
Logning af flowID
Hvis konfigurationen sættes til ’debug’-niveau, logges flowID fra SOAP-beskeders Medcom-header ved entry/exit af webservicemetoderne.
Logningen af flowID er implementeret for at muliggøre, i tilfælde af fejlsøgning, at man kan følge de kald, der har indgået i et forløb.
Brug af NSPUtil til Service Level Agreement (SLA) logning
SLA-logning understøttes ved hjælp af (SLA) logningsfunktionaliteten i NSPUtil.
SLA-logningen logger all kald til DDS og består bl.a. af: Tidspunkt for kald, navn på den kaldte metode, tidsmæssig længde på kaldet, id (MessageID) på den besked der behandles.
I DDS - Driftsvejledning er beskrevet en liste af XDS-fejl indlejret i svar fra XDS Registry/XDS Repository/XDS-infrastruktur, der giver anledning til SLA-logning som fejlet, udadgående kald, på trods af at kaldet til den eksterne XDS-komponent (Registry/Repository eller infrastruktur) er succesfuldt. Mens fejlen XDSMissingHomeCommunityId fortrinsvis kan bero på fejl fra dokumentanvenders side, så er den inkluderet fordi den også kan skyldes fejlkonfiguration i XDS-infrastrukturen. De øvrige fejl i listen er udtryk for server-side fejl eller fejl i XDS-infrastruktur. Fejlene, hvoraf nogle reflekterer situationer, der kan opstå transient i XDS-infrastrukturen, skal håndteres af dokumentanvendere, da de kan betyde, at ikke alle tilgængelige oplysninger returneres i svar.
Selvom fejlene ikke er udtryk for, at DDS ikke fungerer korrekt, så SLA-logges de af DDS som fejlet for at lette detektion og fejludbedring.
Auditlogning
Auditlogning i DDS Registry sker vha AuditAPI'et (introduceret i SDS-2506 - Auditlogging af DDS via AuditAPI ARKIVERET ).
ITI-18: foretag auditlogning af patient-id, bruger-id, på-vegne-af-id og for hver DocumentEntry (DE) i returneret svar (der kan være frafiltreret metadata pga. samtykker): DE.uniqueId, DE.repositoryUniqueId, DE.homeCommunityId, DE.typeCode.
ITI-43: foretag auditlogning af patient-id, bruger-id, på-vegne-af-id og for hver DocumentResponse (DR) i returneret svar (der kan være frafiltreret metadata pga. samtykker): DR.uniqueId, DR.repositoryUniqueId, DR.homeCommunityId.
Statisk konfiguration i propertyfil
Servicekonfigurationen foretages i en properties-fil, der skal deployes på webserveren et sted i applikationens classpath.
Ændringer i konfigurationen skal ledsages af genstart af servicen, da konfigurationen indlæses og verificeres ved opstart af de enkelte services. Properties kontrolleres for tilstedeværelse i property-filen, ikke for anførte værdi.
For en beskrivelse af hvad der skal opsættes i konfigurationen, se DDS - Driftsvejledning.
Applikationskonfiguration konfigureres i filerne DDSRegistry.properties og DDSRepository.properties. Al konfiguration af sikkerhed og klientopsætning angives i denne fil. Derudover angives også placeringen af logkonfigurationsfilen.
Serviceklientkonfiguration, der omfatter konfiguration af DDS Registry’s og Repositories kald til andre services, udpeges i applikationskonfigurationen. Det er muligt at lade applikationskonfigurationen ”pege på sig selv” angive serviceklientkonfigurationsparametre i applikationskonfigurationen, men der kan også foretages serviceklientkonfiguration i separate filer.
Placeringen af serviceklientkonfiguration angives i applikationskonfigurationen.
Logkonfiguration udpeges i applikationskonfigurationen. I logkonfigurationsfilen angives logger-properties for:
- Generel DDS Registry/Repository fejl- og debug-logning. Den generelle logning konfigureres ved at angive en log4j-logger property med navn log4j.logger.dk.nsi.
- Værdispringsloggen konfigureres med en log4j-logger property med navn log4j.logger.consentoverride.
- Performanceloggen, der kan bruges til logning umiddelbart før og efter kald til andre services, konfigureres med en log4j-logger property med navn log4j.logger.performancelogger.
Dynamisk konfiguration i database
DDS skal have adgang til en datasource ved navn ’WhitelistDS’ for at kunne lave autorisation af anvendersystemer vha. whitelist.
Brug af datasources
DDS Registry og Repository skal have adgang til:
- en datasource med navn ’SORDS’, der har adgang til SOR-databasen til brug ved kald af behandlingsrelationsservicen
- en datasource med navn ’AuthDS’, der har adgang til autreg-databasen. Dette benyttes ved kontrol af autorisationskode
- en datasource med navn ’WhitelistDS’, der har adgang til whitelist databasen til brug ved autorisation af anvendersystemer
Derudover skal DDS Repository have adgang til:
- en datasource med navn ’DocumentSourcesDS’, der har adgang til documentsources databasen til brug ved opslag af IHE repository.
Implicitte headers i WSDL
For at DDS Registry og Repository kan eksponere et webservice-interface, der i videst muligt omfang implementerer Registry Stored Query i henhold til IHE-standarden, er det søgt at minimere ændringer. Derfor er DGWS-headerne og HSUID-headeren tilføjet som implicitte headere, dvs. tilføjet til bindings i DDS Registry/Repository WSDL, men ikke input/output-beskederne.
Kaldsemantik i header
Et generelt håndhævet princip for webservices er, at argumenter af betydning for semantikken i webservice-operationer skal være placeret i SOAP body og ikke i SOAP header.
Hensynet til overholdelse af IHE-standarden vejer dog tungere, hvorfor en parameter som angivelse af værdispring er fastholdt i HSUID-headeren, til trods for at parameteren har betydning for semantikken. Derved er SOAP body fastholdt som defineret af IHE-standarden.
Advarsler i svaret
For entydigt at kunne kommunikere, at samtykkebegrænsninger har bevirket fravær af metadata i svaret fra opslag på DDS Registry, er det valgt at benytte IHE-standardens mulighed for implementationsspecifikke fejlbeskrivelser.
Alternativt skulle et af IHE-standardens egne fejlkoder, som beskrevet i afsnit 4.2.4 i [ITI TF-3], være anvendt på bekostning af entydighed for så vidt angår årsagen til fejlen/advarslen.
I IHE standarden er beskrevet, hvordan implementationsspecifikke fejl/advarsler kan angives, herunder at errorCode skal sættes til "XDSRegistryError", mens codeContext skal indeholde detaljer om fejlsituationen.
Se [DDS Registry query snitflade] og [DDS Repository snitflade] for de konkrete anvendelser af implementationsspecifikke fejl/advarsler.
Beslutning vedrørende servicearkitektur
Da DDS ikke har behov for transaktionsstyring er den implementeret som almindelig web service og ikke som Java EE bean.
Asynkron involvering af kontrolservices
Kald til Samtykkeservice og Behandlingsrelationsservice udføres i parallel, hvert kald som synkront kald.
Anvendelse af thread local request context

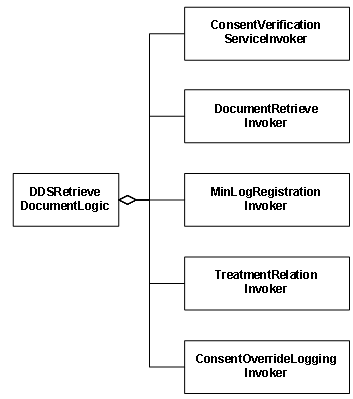

Invokere i DDS for kald af MinLog, BRS, Samtykkeverifikationsservicen samt for XDS Registry benytter JAXWS klient-proxier.
Disse er tunge at skabe, da det involverer udstrakt grad af reflection. Dette er undgået ved at skabe klient-proxyerne en gang og genbruge dem ved hver forespørgsel.
En forudsætning for denne fremgangsmåde (når udstrakt brug af synchronized fravælges grundet ineffektivitet) er brug af trådsikker port.
Ifølge JAXWS specifikationen er klient-proxy porte ikke trådsikre.
Derfor anvendes en udvidelse i Apache CXF, der indgår i den underliggende platform i Wildfly, der sikrer trådsikker request context beskrevet i http://cxf.apache.org/faq.html#FAQ-AreJAX-WSclientproxiesthreadsafe?
DDS er i sine invokere afhængig af trådsikker request context stillet til rådighed af CXF-implementationen af JAXWS i Wildfly
Der er risiko for sammenblanding af patient-data/behandling af patient-data, hvis ikke CXF’s JAXWS-implementation anvendes.
Anvendelse af security API til validering af sikkerhedsbilletter
Valideringen af de indkommende sikkerhedsbilletter (OIO IDWS, SOSI Idkort) foretages udenfor selve komponenten vha det i security API.
Det er fortsat DDS egen opgave at validere, at den kaldende brugers kald er lovlige/giver mening og overholder de i DDS gældende forretningsregler.
Kontrol af data-specifikke samtykker foretages af kildesystem
Alternativer:
- Kontrol fra DDS Repository via ekstra metadata om dokumenter/dokument-dele
- Kontrol fra DDS Repository ved anvendelse af standardformat(er)
Betinget mapning til SOR-kode for sundhedspersons organisation
Når data-specifikke samtykker skal kontrolleres ved kald af Samtykkeverifikationsservicen skal sundhedspersonens organisation gives ved dennes kode i SOR-klassifikationen.
Ved kald af DDS Repository er der som beskrevet i [DDS Repository snitflade] mulighed for i HSUID-header at angive sundhedspersonens organisation ved:
- enten ydernummer, SHAK-kode eller SOR-kode
- enten a) ydernummer og tilhørende SOR-kode, eller b) SHAK-kode og tilhørende SOR-kode
Er SOR-koden ikke givet ved kaldet af DDS Repository, foretages mapning til SOR-kode ud fra organisation angivet HSUID-headeren. Den fremfundne SOR-kode tilføjes til HSUID-header brugt ved kaldet til kildesystemet, således at kildesystemet ikke skal foretage mapningen.
Anvendelse af SOAP 1.1 for DDS Repository webservices
Snitfladen for DDS Registry/Repository skal indeholde SOAP-headere fra DGWS 1.0.1 og SOAP-header samt SOAP-body med indhold specificeret af IHE XDS.
DGWS 1.0.1 specificerer anvendelse af SOAP 1.1, mens webservices for IHE XDS er baseret på SOAP 1.2.
Det er valgt, at DDS skal udstille services med SOAP 1.1-binding af hensyn til overholdelse af DGWS.
Konsekvensen af valget er, at MTOM-anvendelse sker med SOAP 1.1-binding [MTOM SOAP 1.1] og ikke [MTOM SOAP 1.2].
Angivelse af patient-identifikation i DDS Repository
Både DDS Repository og kildesystemet har behov for at kende identifikation af den borger, der udtrækkes dokumenter om (patient-id). DDS Repository har behovet i kraft af, at denne skal kalde Samtykkeverifikationsservicen, Behandlingsrelationsservicen og MinLogRegistreringsservicen, hvor patient-id er krævet information. Tilsvarende skal kildesystemet kende patient-id, når data-specifikke samtykker kontrolleres ved kald af Samtykkeverifikationsservicen.
Patient-id indgår ikke i den request-struktur, der anvendes ved ITI-43 RetrieveDocumentSet.
Det er valgt, at tilføje en attribut til et enkelt patient-id til HSUID-headeren. Det er dermed anvendersystemets ansvar at specificere det korrekte patient-id. Med RetrieveDocumentSet er det muligt at udtrække dokumenter for flere dokument-id. Support blot for et enkelt patient-id har den konsekvens, at kald af RetrieveDocumentSet kun må anvendes, når alle specificerede dokument-id gælder samme patient. Det påhviler anvendersystemet at sikre, at dette er tilfældet.
Alternative løsninger:
- ITI-18 opslag på register (foretaget i DDS Repository) ved brug af query’en GetDocuments. Denne er fravalgt grundet øget latens og manglende garanti for succes.
- Tilføjelse af patient-id til ekstra, specifik header
- Ved undersøgelse af fremhentede dokument(er). Fravalgt da det ikke er givet, at patient-id kan fremfindes utvetydigt.
Supplerende løsninger til valgte løsning:
- Kontrol af patient-id ved ITI-18 opslag på register. Fravalgt af samme grunde som ITI-18 opslag beskrevet ovenfor.
Ingen sikring af overensstemmelse mellem angivet patient-id og patient-id i dokumenter
Med RetrieveDocumentSet er det muligt at udtrække dokumenter for flere dokument-id. Som beskrevet i forrige afsnit angives et enkelt patient-id i HSUID-headeren.
Det er valgt, at der ikke foretages kontrol af overensstemmelse mellem patient-id angivet i HSUID-header og patient-id for de dokumenter, der ønskes udtræk af.
Det påhviler anvendersystemet at sikre, at der er overensstemmelse mellem angivne patient-id og patient-id for de dokumenter, der ønskes udtræk af.
Ingen sikring af udtræk for enkelt patient ad gangen
Med RetrieveDocumentSet er det teknisk muligt med et kald at udtrække dokumenter for flere forskellige patienter. Af hensyn til patient-sikkerhed må der dog kun udtrækkes dokumenter for samme patient.
Det er valgt, at der ikke foretages kontrol af, at alle dokumenter, der ønskes udtræk af, vedrører samme patient.
Det påhviler anvendersystemet at sikre, at der kun forespørges om udtræk for samme patient.
Arkitekturdesign
Dette afsnit beskriver statiske såvel som dynamiske aspekter af systemarkitekturen, herunder baggrunden for de enkelte designvalg.
Overblik
DDS Registry
Den generelle servicestruktur er at servicen implementeres som en webservice, der implementerer det webinterface, der er genereret fra DDS Registry WSDL. Webservicen DDSRegistryWS er en tynd skal, der for sin eneste weboperation til opslag i DDS Registry blot kalder den faktiske implementation DDSRegistryQueryImpl.
Figur 3a: Implementationen af webservice-interfaces
Der findes to alternative WSDL filer for operationen ITI-18 på DDS Registry og ITI-43 for DDS Repository, der gør de muligt at kalde DDS med en OIO IDWS billet. Forretningslogikken for disse snitflader er den samme som de klassiske DGWS snitflader.
Behandling af opslag
DDSRegistryQueryImpl forestår autentifikation og autorisation af anvendersystem vha. DGWSProvider. Som forberedelse til autentifikation og autorisation af bruger af webservicen foretager DDSRegistryImpl parsning og validering af SOAP-headerens HSUID-header vha. ValidatedHsuidAttributes.
Autentifikation og autorisation af bruger varetages af UserCheck, der som input tager den skabte instans af ValidatedHsuidAttributes. Er brugeren en sundhedsperson og er der anført ansvarlig sundhedsperson cpr- og autorisationsnummer (fra Sundhedsstyrelsen), foretager UserCheck desuden kontrol af sammenhængen mellem cpr- og autorisationsnummeret.
Til behandling af opslaget kaldes DDSRegistryQueryLogic, som beskrevet i afsnit DDS Registry Query Logic.
DDSRegistryQueryImpl foretager fejlhåndtering ved at omdanne exceptions til SOAP fault med indhold som beskrevet i [DDS Registry query snitflade]. En undtagelse herfra er dog ved exception pga. negativt samtykke mod en sundhedsperson, hvor der dannes en advarsel i et tomt svar, også beskrevet i [DDS Registry query snitflade].
DDS Repository
Den generelle servicestruktur er at servicen implementeres som en webservice, der implementerer det webinterface, der er genereret fra DDS Repository WSDL [ITI-43++ SOAP 1.1 WSDL]. Webservicen er en tynd skal, der for sin eneste weboperation (til udtræk) blot kalder den faktiske implementation DDSRepository.
Figur 3b Implementationen af webservice-interfacet
DDSRepository forestår autentifikation og autorisation af anvendersystem vha. DGWSProvider.
Som forberedelse til autentifikation og autorisation af bruger af webservicen foretager DDSRepository parsning og validering af SOAP-headerens HSUID-header vha. ValidatedHsuidAttributes. Autentifikation og autorisation af bruger varetages af UserCheck, der som input tager den skabte instans af ValidatedHsuidAttributes. Er brugeren en sundhedsperson og er der anført ansvarlig sundhedsperson cpr- og autorisationsnummer (fra Sundhedsstyrelsen), foretager UserCheck desuden kontrol af sammenhængen mellem cpr- og autorisationsnummeret.
Til behandling af udtræk kaldes DDSRetrieveDocumentLogic, som beskrevet i afsnit 4.2.
DDSRepository foretager fejlhåndtering ved at omdanne exceptions til SOAP fault med indhold som beskrevet i [DDS Repository snitflade]. En undtagelse herfra er dog ved exception pga. negativt samtykke mod en sundhedsperson, hvor der dannes en advarsel i et tomt svar, også beskrevet i [DDS Repository snitflade].
Service business logik
DDS Registry
DDSRegistryQueryLogic implementerer den sekvens af kald af services og håndtering af fejlsituationer, der er beskrevet i afsnit 2.3.1.1. Dog håndteres autentificering og autorisation beskrevet i afsnittet af DDSRegistryQueryImpl som beskrevet ovenfor.
Figur 4a DDSRegistryQueryLogic får dependency injected et antal delegates, der varetager kald til de forskellige services.
DDSRegistryQueryLogic forestår orkestrering af kald til de forskellige services, hvor kaldene er pakket ind i ”invokere”:
- ConsentVerificationServiceInvoker indkapsler kald af ConsentUserCheck og ConsentDataCheck på samtykkeverifikationsservicen. Se [ConsentVerificationService ws] for beskrivelse af kaldte webservice-snitflade.
- DocumentRegistryInvoker forestår videresendelse af opslaget til IHE Registry-servicen. Dette sker gennem et webservice-interface beskrevet i [IHE WSDL] og [IHE XSD].
- MinLogRegistrationInvoker indkapsler kaldet til MinLogRegistration-servicen. Se [MinLogService ws] for beskrivelse af kaldte webservice-snitflade.
- TreatmentRelationInvoker laver kaldet til behandlingsrelationsservicen. Se [Behandlingsrelationsservice ws] for beskrivelse af kaldte webservice-snitflade.
- ConsentOverrideLoggingInvoker indkapsler den måde, logning af værdispring er implementeret.
Derudover gør DDSRegistryQueryLogic brug af ConsentFilter, der implementerer den betingede filtrering af metadata i resultatet fra opslaget på IHE Registry. ConsentFilter kommer kun i anvendelse, når en sundhedsperson laver opslag uden anvendelse af værdispring og når sundhedspersonen er omfattet af data-specifikke samtykker.
Figur 5a UML Sekvensdiagram for DDSRegistryQueryLogic
I Figur 5a er vist et sekvensdiagram for DDSRegistryQueryLogic ved opslag foretaget af en sundhedspersons uden anvendelse af værdispring, hvor: der ikke er personligt negativt samtykke mod sundhedspersonen eller den ansvarlige sundhedsperson; der er data-specifikt negativt samtykke.
DDS Repository
DDSRepository implementerer den sekvens af kald af services og håndtering af fejlsituationer, der er beskrevet i afsnit 2.1.1. Dog håndteres autentificering og autorisation af DDSRepository som beskrevet ovenfor.
Figur 4b DDSRetrieveDocumentLogic får dependency injected et antal delegates, der varetager kald til de forskellige services.
DDSRepository forestår orkestrering af kald til de forskellige services, hvor kaldene er pakket ind i ”invokere”:
- ConsentVerificationServiceInvoker indkapsler kald af ConsentUserCheck på samtykkeverifikationsservicen. Se [ConsentVerificationService ws] for beskrivelse af kaldte webservice-snitflade.
- DocumentRetrieveInvoker forestår videresendelse af udtræk til et kildesystems ITI-43 snitflade. Dette sker gennem et webservice-interface beskrevet i [IHE Document Repository WSDL] og [ITI TF-2].
- MinLogRegistrationInvoker indkapsler kaldet til MinLogRegistration-servicen. Se [MinLogService ws] for beskrivelse af kaldte webservice-snitflade.
- TreatmentRelationInvoker laver kaldet til behandlingsrelationsservicen. Se [Behandlingsrelationsservice ws] for beskrivelse af kaldte webservice-snitflade.
- ConsentOverrideLoggingInvoker indkapsler den måde, logning af værdispring er implementeret.
I Figur 5b er vist et sekvensdiagram for DDSRepository.
Figur 5b Sekvensdiagram for DDSRetrieveDocumentLogic
Generel struktur af invoker
Fælles for de service-invokere, der er beskrevet i foregående afsnit er at de hver især har ansvar for:
- at indhente krævede konfigurationsparametre (fx URL for kaldte service)
- at etablere og om nødvendigt genetablere kontakt til servicen
- at gennemføre kald af den eller de operationer
- at håndtere og indkapsle alle fejl
Der er overordnet to typer af invokers: Dem med og dem uden DGWS sikkerhed.
Invoker med anvendelse af DGWS
Når der laves kald af ConsentVerificationServiceInvoker og TreatmentRelationInvoker skal det foregå med et SOSI Idkort. Det er DDS's ansvar at anskaffe et system idkort således, at dette kald kan gennemføres.
Der er lavet generel håndtering af disse system idkort herunder caching.
Der er også tilfælde, hvor backends for enten DDS Registry eller DDS Repository forventer at få akkreditiver med i kaldet. Her er det som udgangspunkt den samme sikkerhedsbillet, som blev anvendt til DDS selv, der delegeres videre til den modtagende backend. Hvis DDS Registry eller DDS Repository bliver kaldt med en IDWS billet er videre delegering ikke muligt p.g.a Holder-of-key constraint. I dette tilfælde vil DDSens eget system idkort anvendes, som beskrevet ovenfor for kald til MInSpærring og BRS.
Invoker uden anvendelse af DGWS
Der er backends for både DDS Registry og DDS Repository, der ikke foreventer en sikkerhedsbillet. NXRG er et eksempel på dette. Til dette formål anvendes en serviceinvoker uden DGWS.
ConsentOverrideLoggingInvoker foretager blot logning lokalt og kalder ikke nogen service.
SLA logning
SLA loggeren sørger for at foretage SLA logning af alle servicekald.
SLA loggeren er implementeret som et servlet filter defineret i webapplikationens web.xml-fil.
Integration og test
Integrationsstrategi
Der er ikke nogen specifik rækkefølge hvori DDS Registry og Repository og de services, den kalder, skal integreres.
I kraft af dens fejlhåndtering kan opslag gennemføres når blot datasources, servicen til IHE Registry, et kildesystems ITI-43-snitflade og samtykkeverifikationsservicen er tilgængelige.
For succesfuld gennemførelse af integrationstests skal alle services, DDS er afhængig af dog være tilgængelige.
For en beskrivelse af byggeprocessen og eksterne/interne afhængigheder for servicen, se [DDS udvikling].
Unit test og Integrationstests
Se testvejledningen for detaljer omkring dette [DDS Test]
